G-columnの分析のコツ
キャリヤーガスの種類と流速

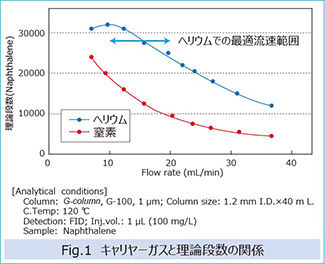

G-columnは広範囲の流速設定が可能です。キャリヤーガスには、窒素を使うこともできますが、ヘリウムを用いることで、より広い流速で高い分離能を得ることができます(Fig.1)。
G-columnの最適流速範囲は10~20 mL/minです。
キャピラリー専用ガスクロマトグラフを用いる場合は、スプリット/スプリットレス注入口でスプリットレス分析、又はオンカラム注入法で分析します。その際、キャリヤーガスの流速を約10 mL/min以上に設定すると、試料はスムーズにカラム内に導入されます。
大口径のG-columnはマスフローコントローラーのデジタル設定表示と異なる場合があります。再現性の良い分析結果を得るには実際の流速を算出することです。非分配成分の保持時間t0 を測定してキャリヤーガス流速 f を算出するには、
f=π(1/2r)²・L/t₀
r:カラム内径 L:カラム長さ
G-column, 40 mにおいて、
f=45.2/t₀
例えば、メタンの保持時間が2.26分のとき流速は20.0 mL/minとなります。なお、この算出法では、メタンを保持しないことが前提となります。メタンは沸点が低く通常の使用では保持しませんが、高膜厚でカラム温度が低い場合やG-950はメタンを保持するので誤差が生じます。
注入量
極微量分析では目的成分のピーク面積を得るために大量の試料を注入する必要があります。このようなとき注入口で気化した試料がカラム内に入るのに時間を要するためにピーク幅が広がり理論段数が低下します。
G-columnではカラムへの試料導入をスムーズにするために内径0.53 mmのリードキャピラリーで使用することをお勧めします。
* リードキャピラリーの選択については、こちらをご覧ください。
カラム温度
温度設定には恒温分析法と昇温分析法があります。
恒温分析法 : 一定の カラム温度で分析する方法。恒温分析の方が簡単で再現性が良い。
昇温分析法 : カラム温度を徐々に上げて分析する方法。
沸点差が大きい物質を複数含む分析や分析時間短縮のために用いられる。
カラム温度は試料の沸点より低い温度に設定します。カラムの最高使用温度以下で試料成分が全て溶出すること、カラム内に試料が残留しないことが重要です。
安定してカラムを長く使用するためには不必要な高温条件での分析は避けるべきです。
コンディショニング(エージング)
G-columnはコンディショニングして出荷されますが、カラムの性能を発揮させ、再現性の良い分析結果を得るためには、分析前のコンディショニングが必要です。
1. ガスクロマトグラフとの接続部、リードキャピラリーとG-columnのジョイント部に緩みや詰まりがないことを確認します。
2. 注入口側のリードキャピラリーを取り付けます。このとき出口側のリードキャピラリーは検出器から外しておきます。
3. キャリヤーガスを流し、出口側からガスが出ていることを確認します。
4. 室温の状態でキャリヤーガスを10~20 mL/minで20~30分間流し、カラム内を充分置換します。
5. 初期温度を40℃に設定し、15分間安定させた後、分析温度に対し+20~30℃、又はカラムの最高使用温度まで5~10℃/minで昇温し、60分間程度放置します。
6. 温度を下げて、終了です。
高感度で微量分析を行なう場合にはコンディショニング時間を延ばすことによって良い結果が得られる場合があります。
保管
分析終了後はコンディショニングを充分に行ない、試料がカラム内に残留しないようにします。カラム内を完全にキャリヤーガスで置換し、カラム温度が室温まで下がってからガスクロマトグラフから取り出します。
長期間使用しない場合は、保管状態での空気や汚染物質の混入に充分注意してください。G-columnの液相は化学結合型で安定ですが、空気や汚染物質の混入や温度変化により、経時劣化が生じることがあります。G-300は室温でも酸素による劣化が起こるので保管には充分注意が必要です。
リードキャピラリーとG-columnがしっかり接続されていて短期間であれば、そのまま保管しても問題ありませんが、一週間以上ならばリードキャピラリーにセプタム片などで栓をして両端を密閉してください。
保管後に使用する場合は室温でキャリヤーガスを充分に流してから昇温してください。
カラム別注意事項
G-300
強極性のG-300はポリエチレングリコール(PEG)相当の液相をコーティングしています。熱劣化と酸素劣化のしやすい液相です。劣化が進むと茶色に変色し、最終的には液滴状になります。使用の際には以下のことに注意してください。
- 酸素の含まれない高純度のキャリヤーガスを使用してください。酸素が含まれる恐れがある場合は酸素トラップなどで酸素を除去します。
- 一般にポリエチレングリコールは60℃付近から酸素と反応すると言われています。室温でカラム内をキャリヤーガスに置換してからカラム温度を上げてください。
G-950
G-950は吸着型で25 μmの高膜厚のカラムです。そのためベースラインが安定しにくいことがあります。このような場合はコンディショニング時間を延長することで改善します。特に高感度分析に使用する際は充分行なってください。
膜厚5 μm(G-100, G-205)
液相量が多く、同じ液相でも最高使用温度が他の膜厚と異なります。G-950と同様、ベースラインが安定しないときはコンディショニング時間を延長することで改善します。特に高感度分析に使用する際は充分行なってください。
その他
- G-columnは溶媒洗浄をすると元の性能に戻らない場合がありますので、絶対に行わないでください。試料の残留が考えられる場合はコンディショニングによる除去を行なってください。G-columnの注入口側を1~2巻切り取ることで元の性能に戻る場合があります。
- 試料中に不揮発成分等のカラム劣化の原因となる成分が含まれている場合、汚染の恐れがあります。
- リードキャピラリーや接続部品の汚れは、ベースラインの不安定、ノイズの発生、カラムの汚染などの原因となります。溶媒などで洗浄、又は交換してください。
- 汚染を防止するためにガードカラムの使用をお勧めします。分析カラムと同じ液相のガードカラムをお使いください。
