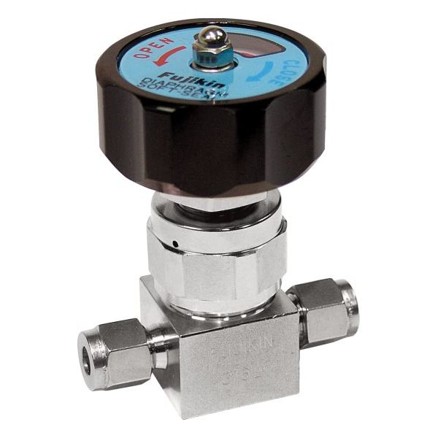

メタルダイヤフラムバルブ（高圧用）
- バルブの開閉状態が一目で確認できる開閉表示付き
- メタルダイヤフラムシールにより、外部リークがありません
- 接ガス部はすべて標準でEP処理を行っています
- オプションでUP処理も可能
- シート材質は、 標準でPCTFEを採用
- オプションでPIを設定
- 高圧ガス大臣認定品としても対応が可能

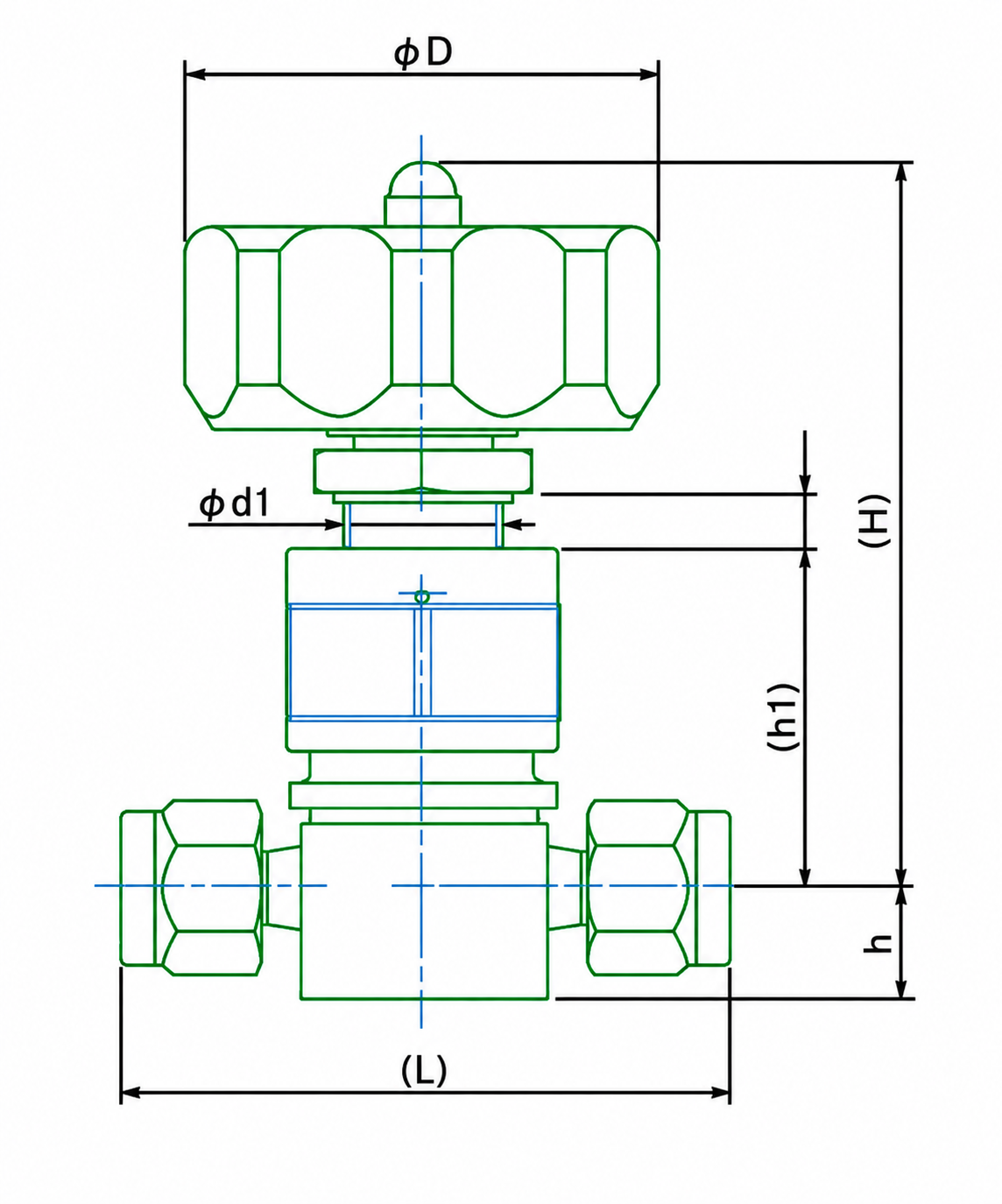

| 型式 | 寸法（mm） | |||||||||
| D | L | H | h | t | h1 | d1 | Ａ | Ｂ | C | |
| FUDF-916G-6.35 | 50 | 62 | 75.3 | 11.1 | 5 | 35 | 19.5 | 18 | 18 | 28 |
| FUDF-916G-9.52 | 50 | 66.5 | 75.3 | 11.1 | 5 | 35 | 19.5 | 18 | 18 | 28 |

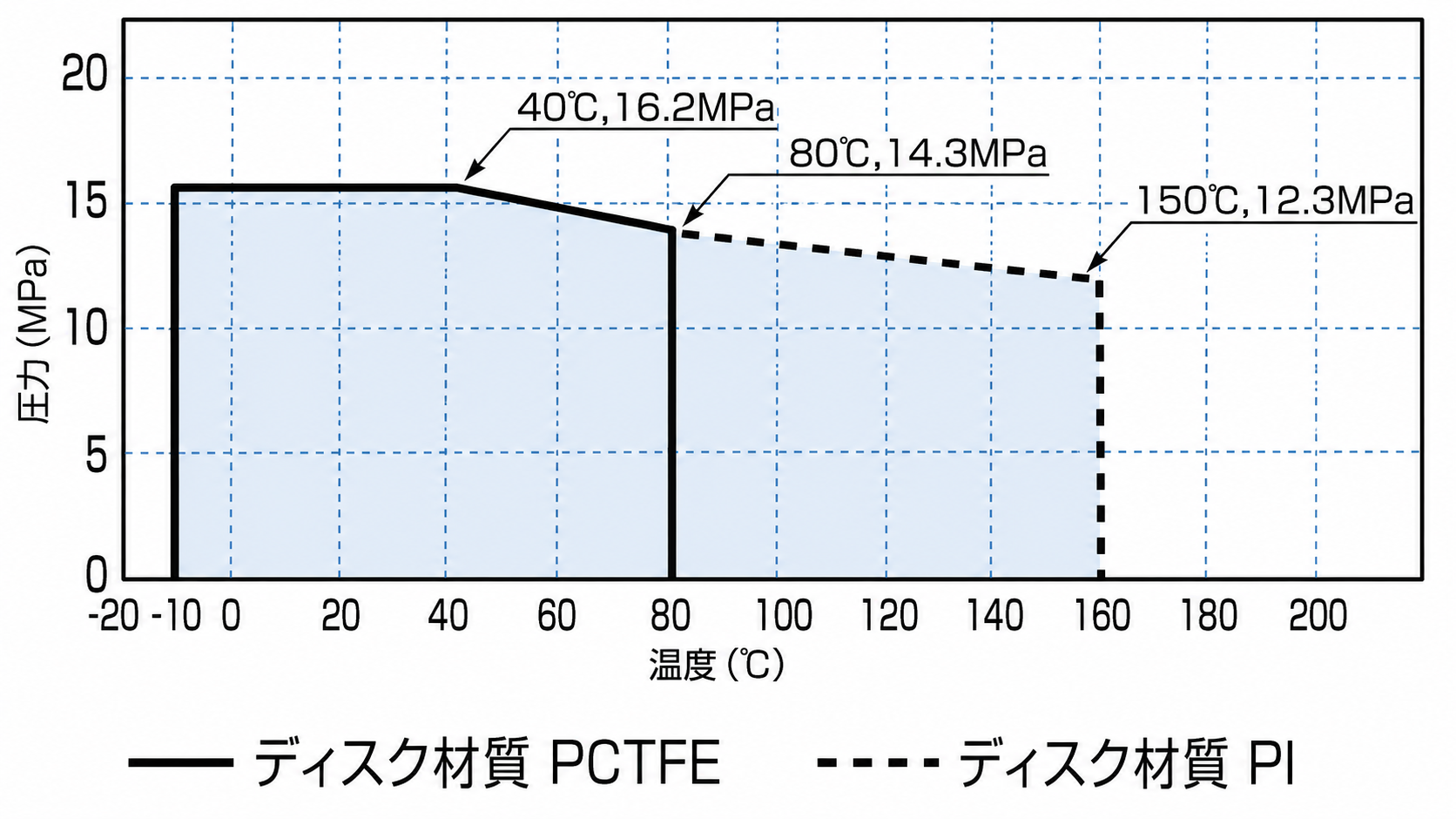

温度と圧力線図
仕様
| サイズ | 6.35mm/9.52mm |
|---|---|
| Cv値 | 0.3 |
| 材質 | ステンレス鋼製(SUS316L) |
| クリーン度 | 完全禁油 |
| 最高使用圧力(MPa) | 16.2 |
| 最高使用温度(℃) | 80 |
| 最低使用温度(℃) | -10 |
| 接続形式 | 2圧縮リング方式 |
| 特徴 | 特殊材料ガス,高圧ガス大臣認定品対応可,真空 |
| 品名 | 形状 | 接続 | 接続形式 | メーカーP/N | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|---|---|
| メタルダイヤフラムバルブ高圧用 | ストレート型 | 6.35mm | 2圧縮リング方式 | FUDF-916G-6.35 | 1個 | 3015-00009 | 33,000 |
| メタルダイヤフラムバルブ高圧用 | ストレート型 | 9.52mm | 2圧縮リング方式 | FUDF-916G-9.52 | 1個 | 3015-00010 | 48,100 |
