配管用マニホールド

B型マニホールド

B型マニホールド 2-2

B型マニホールド 2-2

多種類のガスを1ヵ所で分岐し、分析機器に配管するためのガス分岐装置です。トグル型ストップバルブを使用しているので、ガスの開閉はワンタッチ操作で行えます。壁面などに取り付けて使用します。

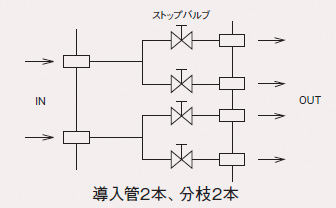

導入管2本、分岐2本図

仕様

入口耐圧 最大 0.98MPa
内部配管 O.D.1/ 8"(銅チューブ使用)
外形寸法(mm)
取付寸法(mm)
奥行
高さ
高さ
穴数
段数
150
100
270
130
115
6
2
150
100
270
130
115
6
2
150
100
390
130
175
6
2

品名ガス導入本数分岐入数Cat.No.価格
B型マニホールド1本4本1台3001-36464146,000
B型マニホールド2本2本1台3001-36472153,000
B型マニホールド3本2本1台3001-36482217,000

注)接続するチューブのサイズを指定してください。
