製品情報

バルブ

グリースレスボールバルブ BOF型

BOF-4D

BOF-4D

仕様

方式 ステンレスボール回転式(2方)
ガス接触面 SUS 316、PTFE
最高使用圧力 0.98MPa
耐圧試験圧力 1.5MPa
使用温度範囲 ~80ºC
取付方法 パネル固定、背面固定
オリフィス径 4.8φ(BOF-4D)
7.1φ(BOF-6D)

ボールバルブ寸法

(下図参照)

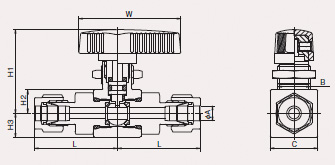

BOF構造図

BOF構造図

型式
φA
L
H1
H2
H3
C
W
BOF-4D
6.35
36.4
38.7
10.5
10.5
21
45
BOF-6D
9.53
42.5
42
13
13
24
54

ボールバルブ固定方法

(下図参照)

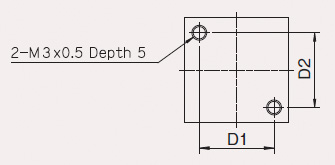

BOF幅 目視図

BOF幅 目視図

型式
パネル固定
背面固定
φB
D1
D2
固定ネジ
BOF-4D
14.5
15
15
2-M3×深さ5
BOF-6D
18.5
18
18
2-M3×深さ5

品名型式接続入数Cat.No.価格
グリースレスボールバルブ BOF型BOF-4D1/4"SL型1個3002-8250019,000
グリースレスボールバルブ BOF型BOF-6D3/8"SL型1個3002-8250129,000
