ボンベ用調整器（ガス圧力調整器）

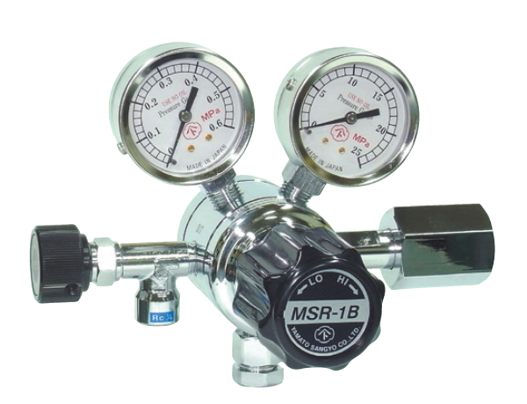

二段圧力調整器 MSR-1B
二段減圧構造のため、二次側圧力の変動が極めて少なく、安定供給が可能です。ガス純度99.99%(真鍮)〜99.999%(ステンレス) までのガス供給に最適です。経済産業大臣認定品として製作可能です。
仕様
| 型式 | MSR-1B |
|---|---|
| 使用ガス | O2、N2、Ar、Air、H2、He、 etc. |
| 一次側圧力（MPa） | 2〜15、2～20 |
| 二次側圧力（MPa） | 0.05〜0.99 |
| 使用温度（℃） | ⁻10～40（設定温度⁻10～75℃） |
| 本体 | SUS316 |
| ダイヤフラム | SUS304 |
| 弁材 | PCTFE、PTFE |
| シートパッキン | PCTFE |
| フィルタの粗さ | 600 メッシュ |
| 質量（kg） | 2.0 |
| 標準流量 L/min | 56 (P1=15 MPa , P2=0.6 MPa N2値) |
| 最大流量 L/min | 70(P1=15 MPa , P2=0.6 MPa N2値) |
＊二次側使用圧力0.2 MPa以下で、圧力精度が必要な場合や、1ℓ/min以下でご使用される場合はMSR-1を選定してください。

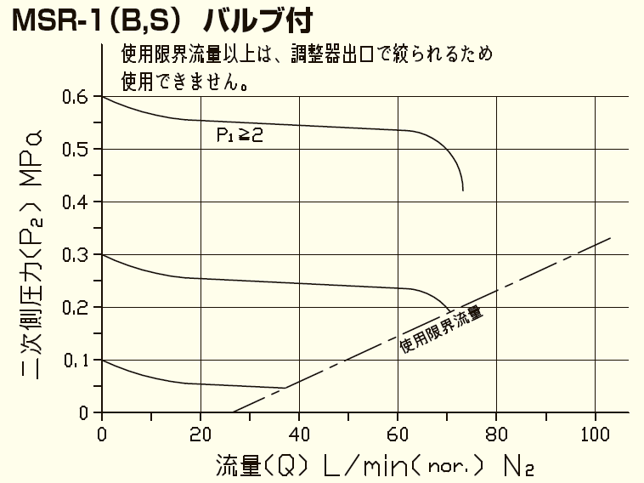

流量曲線図

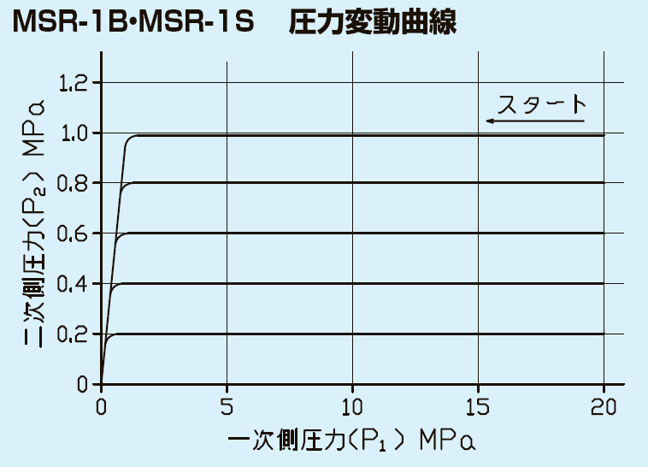

圧力変動曲線

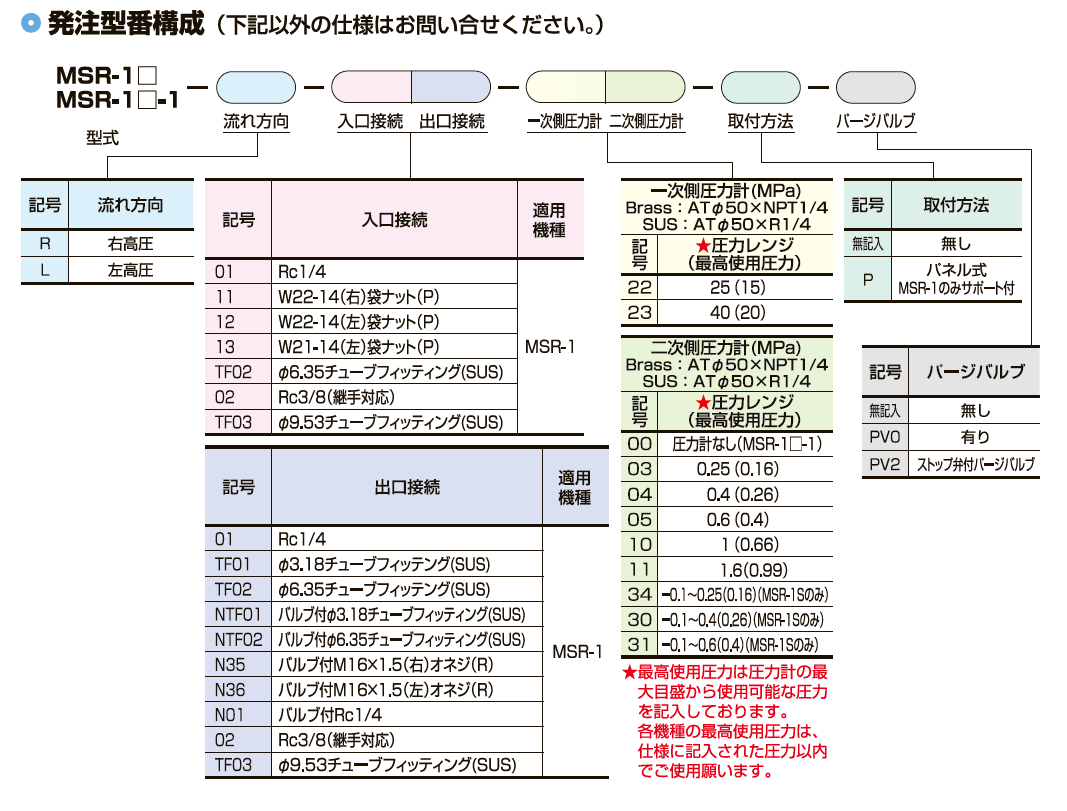

型式の選定方法
※製品の仕様は、改良のため予告なく変更することがありますので、ご了承ください。
| 品名 | 低圧側圧力計（最高使用圧力） | メーカーP/N | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|
| 二段圧力調整器 (O2,N2,Ar,Air) | 0.6MPa（0.4MPa） | MSR-1B-R-11N01-2205 | １台 | 3025-00085 | 51,400 |
| 二段圧力調整器 (H2) | 0.6MPa（0.4MPa） | MSR-1B-R-12N01-2205 | １台 | 3025-00086 | 51,400 |
| 二段圧力調整器 (He) | 0.6MPa（0.4MPa） | MSR-1B-R-13N01-2205 | １台 | 3025-00087 | 51,400 |
