可燃性ガス用シリンダーキャビネット LABCC

可燃性ガス用シリンダーキャビネットLABCC

LABCC

研究機関向けのH₂・O₂専用シリンダーキャビネットです。
高圧ガス保安法に準拠した安全設計を採用しており、電気工事やエアーコンプレッサーを必要とせず、駆動用としてCO₂ カートリッジボンベを代替使用しております。これにより、設備構成の簡素化を実現しています。さらに、圧力調整器の低圧側で緊急遮断を行う方式により、省スペースかつ低コストでの導入を可能としております。

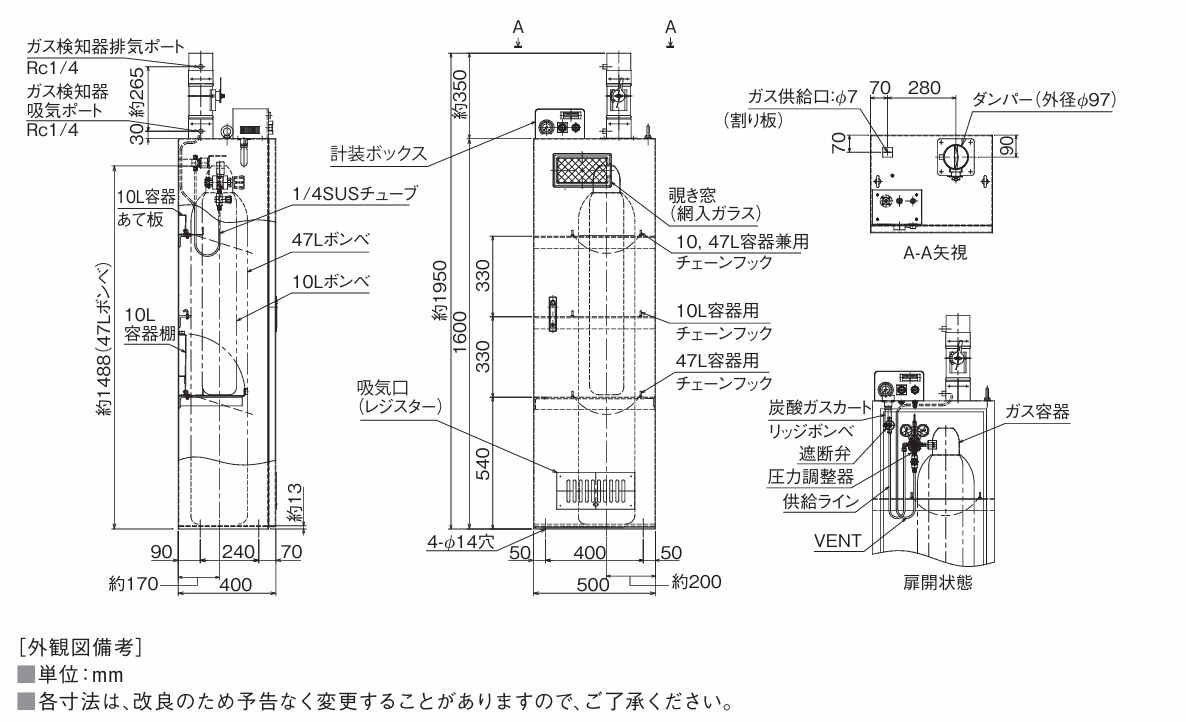

外観図

特長

  • 高圧ガス保安法例示基準に対応
    • 法基準を満たしつつ、簡易的なフローと構造を実現
  • 徹底した低コスト設計
    • 圧力調整器にベントバルブ仕様を採用
    • 計装用N2(窒素)ガスの代替としてCO2カートリッジボンベを使用
    • 圧力調整器の低圧側における緊急遮断機構の搭載

仕様

適用ガス 水素ガス、可燃性ガス
計装用ガス 炭酸ガスカートリッジミニボンベ(1本)
収納ボンベサイズ(本数) 47L(1本)または10L(1本)(どちらでも使用可)
サイズ (W)500mm×(H)1800mm×(D)400mm
質量 約75kg(ボンベ含まず)
オプション ガス検知器・警報制御装置

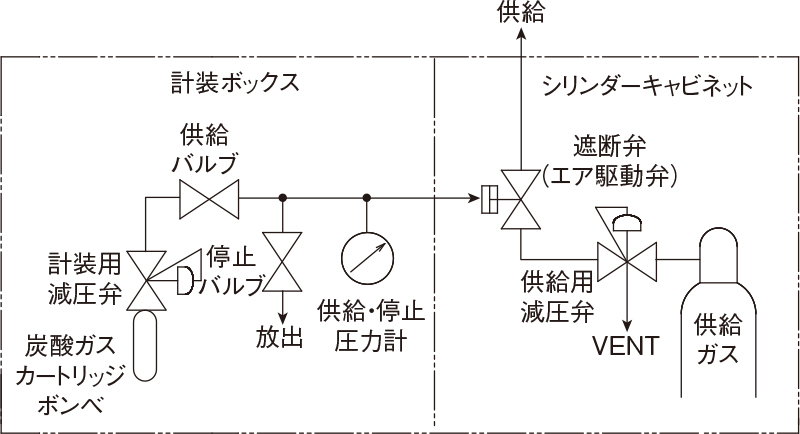

フローシート

フローシート

[備考] ■ プロセスガスボンベはお客様にてご用意ください。

注)本製品の価格につきましては、お問い合わせください。
