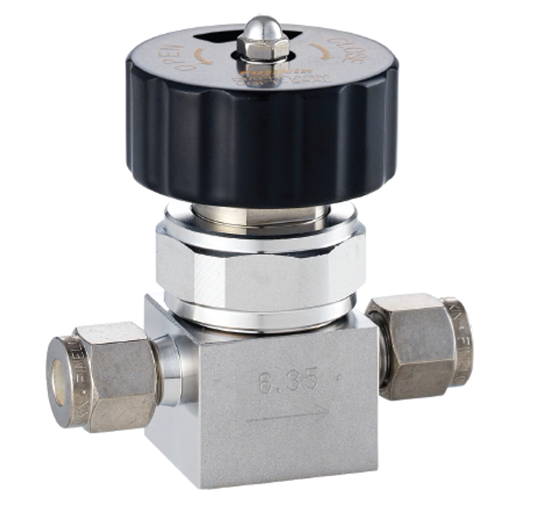

メタルダイヤフラムバルブ低圧用（開閉表示付き）

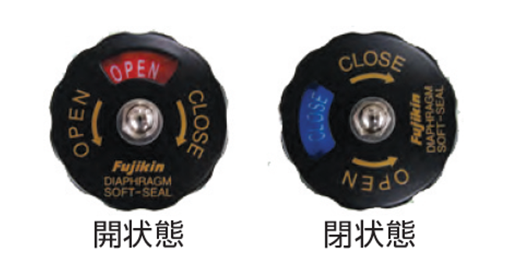

  • バルブの開閉状態が一目で確認できる開閉表示付きです
  • 高耐久性ニッケルーコバルト合金製ダイヤフラム
  • パネルマウント用のナットを省略。シンプル＆コンパクト
  • 接ガス部はすべて標準でEP処理を行っています
    • オプションでUP処理も可能です
  • シート材質は、 標準でPCTFEを採用
    • オプションでPI・PAを設定

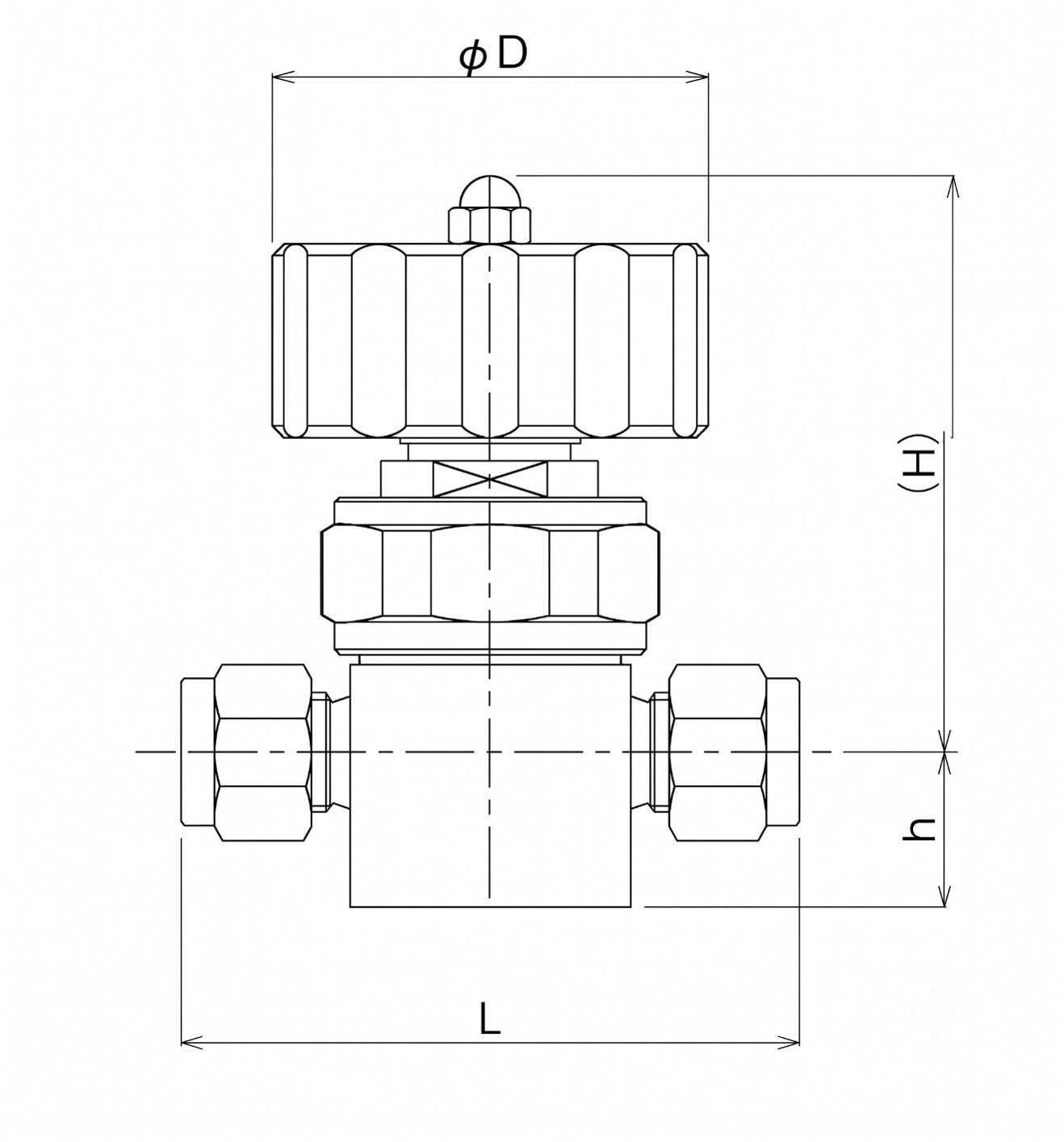

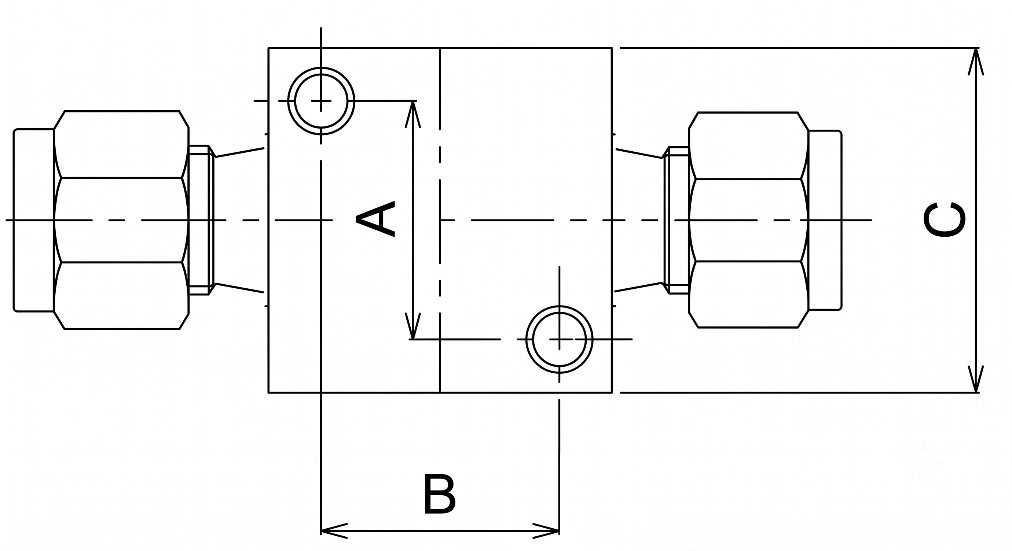

型式 寸法（mm）
L h H D Ａ Ｂ C
FUND-91G-6.35 62 14.3 53 40 18 18 26
FUND-91G-9.52 80 12.7 60.8 40 20.2 20.2 35

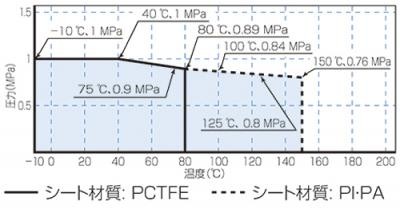

温度と圧力線図

仕様

サイズ 6.35 mm/9.52 mm
Cv値 0.3/0.65
材質 ステンレス鋼製(SUS316L)
クリーン度 完全禁油
最高使用圧力(MPa) 1
最高使用温度(℃) 80
最低使用温度(℃) -10
接続形式 2圧縮リング方式
特徴 特殊材料ガス、真空

品名形状接続接続形式メーカーP/N入数Cat.No.価格
メタルダイヤフラムバルブ低圧用ストレート型6.35mm2圧縮リング方式FUND-91G-6.351個3015-0000720,700
メタルダイヤフラムバルブ低圧用ストレート型9.52mm2圧縮リング方式FUND-91G-9.521個3015-0000827,100
