配管用マニホールド

A型マニホールド

A型マニホールド 2-2

A型マニホールド 2-2

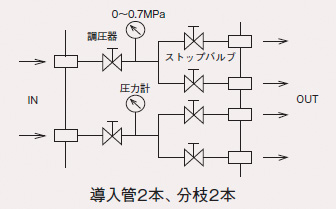

多種類のガスを1ヵ所で調圧分岐し、複数の分析機器に配管するためのガス分岐装置です。使用圧力を任意に調整でき、分岐後のガスの開閉はトグル型ストップバルブを使用していますのでワンタッチ操作で行えます。壁面などに取り付けて使用します。

仕様

入口耐圧 最大 0.98MPa
二次圧力 0~ 0.5MPa
圧力計 40φ、 0.7MPa
内部配管 O.D.1/ 8"(銅チューブ使用)
外形寸法(mm)
取付寸法(mm)
奥行
高さ
高さ
穴数
段数
190
110
150
170
110
4
1
190
110
270
170
115
6
2
190
110
270
170
115
6
2
190
110
390
170
175
6
2

品名ガス導入本数分岐入数Cat.No.価格
A型マニホールド1本2本1台3001-36412115,000
A型マニホールド1本4本1台3001-36414165,000
A型マニホールド2本2本1台3001-36422204,000
A型マニホールド3本2本1台3001-36432299,000

注)接続するチューブのサイズを指定してください。
