ワンタッチジョイント レデューシング・ユニオン

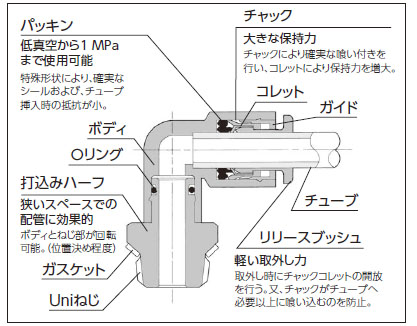

ワンタッチジョイント エルボ 断面図
仕様
| 適用チューブ材質 | FEP, PFA, ナイロン、ソフトナイロン＊1 |
| 使用流体 | 空気、水＊2 |
| 使用圧力範囲 | -0.1～ 1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度及び使用流体温度 | 空気の場合： -5～60ºC 水の場合：0～40ºC(凍結なきこと) |
主要部品材質
| ボディ | C3604, PBT |
| 打ち込みハーフ | C3604(ねじ部 ) |
| チャック | SUS304 |
| ガイド | SUS304, C3604, PBT |
| コレット、リリースブッシュ | POM |
| パッキン、 Oリング | NBR |
| ガスケット | SUS304, NBR |
＊1：ソフトナイロンチューブの場合、水は使用できません。
＊2：サージ圧は最高使用圧力以下でご使用ください。
注）リークテスタなど真空保持用途での使用は避けてください。
| 品名 | 使用チューブ外径1 | 使用チューブ外径2 | 型式 | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|---|
| ワンタッチジョイント レデューシング・ユニオン | 4mm | 6mm | KQ-4RU6 | 5個 | 3006-84465 | 4,000 |
| ワンタッチジョイント レデューシング・ユニオン | 6mm | 8mm | KQ-6RU8 | 5個 | 3006-84685 | 3,200 |
| ワンタッチジョイント レデューシング・ユニオン | 8mm | 10mm | KQ-8RU10 | 5個 | 3006-84805 | 5,300 |
| ワンタッチジョイント レデューシング・ユニオン | 3.2mm | 4mm | KQ-1/8RU4 | 5個 | 3006-84145 | 3,800 |
| ワンタッチジョイント レデューシング・ユニオン | 1/8” | 1/4" | KQ-1/8RU1/4 | 5個 | 3006-84125 | 3,700 |
| ワンタッチジョイント レデューシング・ユニオン | 1/4" | 3/8" | KQ-1/4RU3/8 | 5個 | 3006-84235 | 3,800 |
| ワンタッチジョイント レデューシング・ユニオン | 4mm | 6mm | KQ-4RU6 | 10個 | 3006-84469 | 6,500 |
| ワンタッチジョイント レデューシング・ユニオン | 6mm | 8mm | KQ-6RU8 | 10個 | 3006-84689 | 5,200 |
| ワンタッチジョイント レデューシング・ユニオン | 8mm | 10mm | KQ-8RU10 | 10個 | 3006-84809 | 8,600 |
| ワンタッチジョイント レデューシング・ユニオン | 3.2mm | 4mm | KQ-1/8RU4 | 10個 | 3006-84149 | 6,100 |
| ワンタッチジョイント レデューシング・ユニオン | 1/8” | 1/4" | KQ-1/8RU1/4 | 10個 | 3006-84129 | 5,800 |
| ワンタッチジョイント レデューシング・ユニオン | 1/4" | 3/8" | KQ-1/4RU3/8 | 10個 | 3006-84239 | 6,100 |
