製品情報

調整器

精密圧力調整器

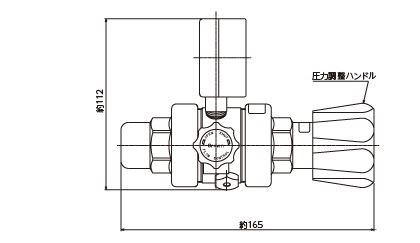

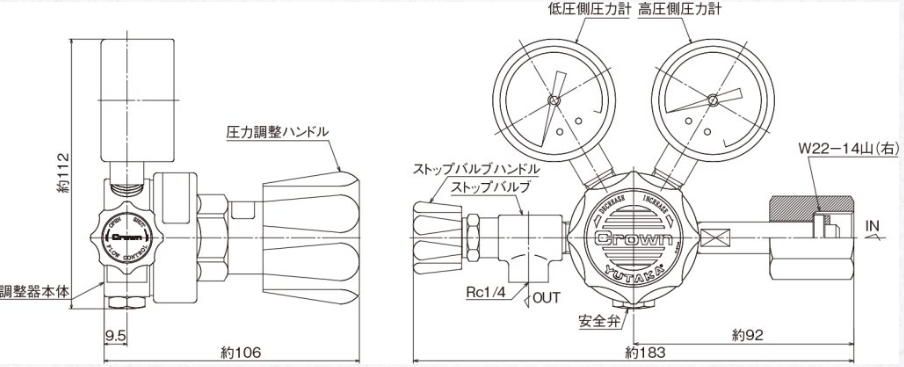

外観図

単位:mm
各寸法は改良のため予告なく変更することがありますので、ご了承ください。

仕様

1次側圧力計 25MPa
2次側圧力計 1.0MPa
使用圧力 0~0.6MPa

入口接続と対象ガス

入口接続 対象ガス
W22-14山(右)メス N2、Ar、Air
W21-14山(左)メス He
W22-14山(左)メス H2

仕様材質入口接続出口接続型式入数Cat.No.価格
1段式BSW22-14山(右) メスRc1/4(1/4PTメス)GF1-2510-RX-V1台3025-0000119,400
1段式BSW21-14山(左) メスRc1/4(1/4PTメス)GF1-2510-HX-V1台3025-0000219,400
1段式BSW22-14山(左) メスRc1/4(1/4PTメス)GF1-2510-LX-V1台3025-0000319,400
1段式SUSW22-14山(右) メスRc1/4(1/4PTメス)GSR1-4-5AA2-2RF4TF-V1台3025-0000762,800
1段式SUSW21-14山(左) メスRc1/4(1/4PTメス)GSR1-4-5AA2-1LF4TF-V1台3025-0000862,800
1段式SUSW22-14山(左) メスRc1/4(1/4PTメス)GSR1-4-5AA2-2LF4TF-V1台3025-0000962,800
2段式BSW22-14山(右) メスRc1/4(1/4PTメス)GF2-2510-RX-V1台3025-0000436,400
2段式BSW21-14山(左) メスRc1/4(1/4PTメス)GF2-2510-HX-V1台3025-0000536,400
2段式BSW22-14山(左) メスRc1/4(1/4PTメス)GF2-2510-LX-V1台3025-0000636,400
2段式SUSW22-14山(右) メスRc1/4(1/4PTメス)GSR2-4-5AA2-2RF4TF-V1台3025-0001081,400
2段式SUSW21-14山(左) メスRc1/4(1/4PTメス)GSR2-4-5AA2-1LF4TF-V1台3025-0001181,400
2段式SUSW22-14山(左) メスRc1/4(1/4PTメス)GSR2-4-5AA2-2LF4TF-V1台3025-0001281,400
