製品情報

ジョイント

ワンタッチジョイント ユニオン

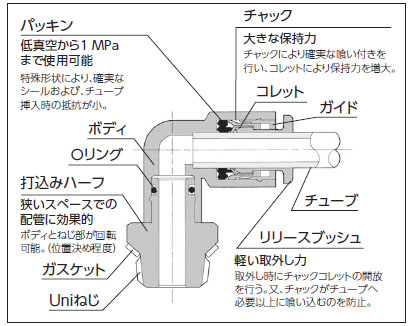

ワンタッチジョイント エルボ 断面図

仕様

適用チューブ材質 FEP, PFA, ナイロン、ソフトナイロン*1
使用流体 空気、水*2
使用圧力範囲 -0.1~ 1MPa
保証耐圧力 3MPa
周囲温度及び使用流体温度 空気の場合: -5~60ºC
水の場合:0~40ºC(凍結なきこと)

主要部品材質

ボディ C3604, PBT
打ち込みハーフ C3604(ねじ部)
チャック SUS304
ガイド SUS304, C3604, PBT
コレット、リリースブッシュ POM
パッキン、 Oリング NBR
ガスケット SUS304, NBR

*1:ソフトナイロンチューブの場合、水は使用できません。
*2:サージ圧は最高使用圧力以下でご使用ください。
注)リークテスタなど真空保持用途での使用は避けてください。

品名使用チューブ外径
型式入数Cat.No.価格
ワンタッチジョイント ユニオン4mmKQ-4U5個3006-834452,900
ワンタッチジョイント ユニオン6mmKQ-6U5個3006-836652,900
ワンタッチジョイント ユニオン8mmKQ-8U5個3006-838853,400
ワンタッチジョイント ユニオン1/8"KQ-1/8U5個3006-831153,500
ワンタッチジョイント ユニオン1/4"KQ-1/4U5個3006-832253,500
ワンタッチジョイント ユニオン4mmKQ-4U10個3006-834494,800
ワンタッチジョイント ユニオン6mmKQ-6U10個3006-836694,800
ワンタッチジョイント ユニオン8mmKQ-8U10個3006-838895,500
ワンタッチジョイント ユニオン1/8"KQ-1/8U10個3006-831195,700
ワンタッチジョイント ユニオン1/4"KQ-1/4U10個3006-832295,700
