メタルベローズバルブ
- 精密な成形メタルベローズによるシール構造で外部シール性能が高い
- ボディとボンネットの間を溶接構造としており、完全な外部シール性
- 無回転のディスク構造で繰り返し確実な締め切りが可能
- パネル取り付けまたはボディ底部取付けが可能
- 加圧試験に加えて、ヘリウムリーク試験を実施

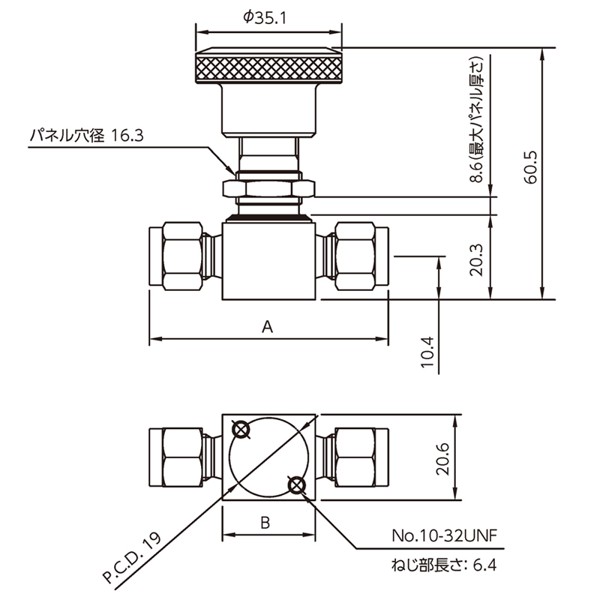

メタルベローズバルブ寸法図
| 型式 | 寸法（mm） | |
| Ａ | Ｂ | |
| VUBFH-96P-3.2-V | 53.1 | 22.3 |
| VUBFH-96P-6.35-V | 57.7 | 22.3 |

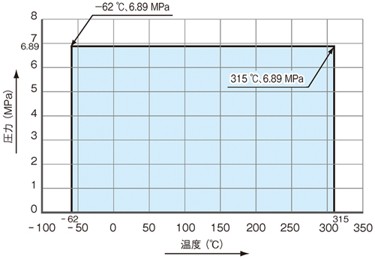

温度と圧力線図
仕様
| サイズ | 3.2mm/6.35mm |
|---|---|
| オリフィス径 | 3.8mm |
| 材質 | ステンレス鋼製(ASTM A479 316) |
| クリーン度 | 接液部禁油 |
| 最高使用圧力(MPa) | 6.89 |
| 最高使用温度(℃) | 315 |
| 最低使用温度(℃) | -62 |
| 接続形式 | 2圧縮リング方式 |
| 特徴 | 真空 |
| 品名 | 形状 | 接続 | 接続形式 | メーカーP/N | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|---|---|
| メタルベローズバルブ | ストレート型 | 3.2mm | 2圧縮リング方式 | VUBFH-96P-3.2-V | 1個 | 3015-00005 | 32,300 |
| メタルベローズバルブ | ストレート型 | 6.35mm | 2圧縮リング方式 | VUBFH-96P-6.35-V | 1個 | 3015-00006 | 29,600 |
