ピストン式高圧用背圧弁

26-1761-24

26-1761-24

ピストン式の背圧弁で、安全弁とほぼ同様の機能を持ち、吹出し、吹止まりの差の少ない高感度な制御を必要とする用途では安全弁としても使用できます。高圧ガス認定品も供給可能です。

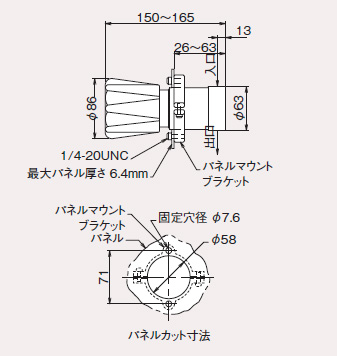

外観寸法図

外観寸法図

仕様

材質 SUS316(ボディ)、ステンレス(ボンネット、メインバルブ)
PCTFE(シール)、ブナ-N(O-リング)
バックアップリング(PTFE)
耐圧 圧力調整範囲上限値の150%
使用温度範囲 -55ºC~74ºC
接続 1/4NPTメス
重さ 約2.2kg
取付方法 パネル取付(取付穴 φ58)、パネル取付用ブラケット付

注)ブラケットの取り付けの際は、別途取付穴が必要です。

品名型式圧力調整範囲入数Cat.No.価格
ピストン式高圧用背圧弁26-1761-241.38~68.9MPa1個3002-86151213,200
ピストン式高圧用背圧弁26-1762-240.34~41.3MPa1個3002-86152213,200
ピストン式高圧用背圧弁26-1763-240.17~27.5MPa1個3002-86153213,200
ピストン式高圧用背圧弁26-1764-240.10~17.2MPa1個3002-86154213,200
ピストン式高圧用背圧弁26-1765-240.07~10.3MPa1個3002-86155213,200
ピストン式高圧用背圧弁26-1766-240.03~5.51MPa1個3002-86156213,200
ピストン式高圧用背圧弁26-1767-240.03~3.44MPa1個3002-86157213,200

注)上記以外のテスコム社製品も取り扱いできますのでお問い合せください。
