製品情報

調整器

ダイヤフラム式低圧用背圧弁

44-2360-24

44-2360-24

コンパクトで低価格のダイヤフラム式の背圧弁です。同心円の波形をもつダイヤフラムは高感度で、吹出し、吹止まりの差の少ない高精度の一次圧力調整ができます。
この調整器は高純度流体用に設計されており、接ガス部はSUS316とPCTFEのみで構成され、腐蝕性、非腐蝕性のガスまたは液の一次圧力調整に幅広く使用できます。

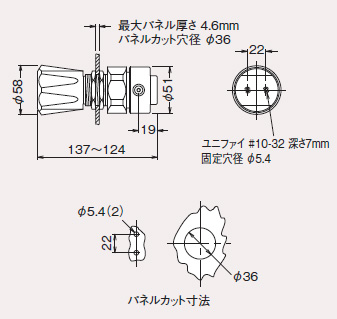

外観寸法図

外観寸法図

仕様

材質 SUS316(ボディ)、SUS303(ボンネット)、PCTFE(シート)、SUS316(ダイヤフラム)
耐圧 圧力調整範囲上限値の150%
使用温度範囲 -40ºC~74ºC
接続 1/4NPTメス
重さ 約0.9kg
取付方法 パネル取付(取付穴 φ34.8)、パネル取付用ナット2個付

品名型式圧力調整範囲入数Cat.No.価格
ダイヤフラム式低圧用背圧弁44-2360-240~0.17MPa1個3002-8610066,000
ダイヤフラム式低圧用背圧弁44-2361-240~0.34MPa1個3002-8610166,000
ダイヤフラム式低圧用背圧弁44-2362-240~0.69MPa1個3002-8610266,000
ダイヤフラム式低圧用背圧弁44-2363-240~1.72MPa1個3002-8610366,000
