グリースレス切換バルブ

CF-J型 小型バルブ オシネタイプ

グリースレス切換バルブとしてご好評いただいております「小型バルブシリーズ」にオシネタイプが加わりました。耐腐食タイプ・ロータリー切換タイプ・外気遮断用パージ流路付タイプも新規ラインアップしました。

特長

  1. 小型CFバルブの特長をそのまま
  2. 1／16オシネ接続のため、配管の途中にジョイントが不要（耐腐蝕型はPTFEチューブ用接続）

仕様

方式 PTFE回転板摺合せバルブ
ガス接触 PTFE、SUS316、PCTFE
耐熱 180ºC（耐腐蝕型:100ºC）
耐圧 490kPa（耐腐蝕型:300kPa）
Heリーク 10⁻⁵TorrL／sec以下（耐腐蝕型:10⁻⁴TorrL/sec以下（25ºC））
回転トルク 2.3kgf・cm以下
標準接続 1／16"オシネ型（耐腐蝕型:外径2mm　内径1mm PTFEチューブ用ジョイント）

手動切換バルブ

エアー駆動切換バルブ

1／16 オシネ型ジョイント

CF-J型小型バルブ（ジョイント接続型）

型式タイプ
駆動部
ポジション数
入数Cat.No.価格
CF-4J2ポジションバルブ手動式4ポート1台3002-2430271,700
CF-6J2ポジションバルブ手動式6ポート1台3002-2430374,000
CF-8J2ポジションバルブ手動式8ポート1台3002-2430478,600
CF-3DJ2ポジションバルブ手動式2連3方1台3002-2430569,300
CFR-4Jマルチポジション手動式4ポジション1台3002-2431178,600
CFR-6Jマルチポジション手動式6ポジション1台3002-2431283,200
CFR-8Jマルチポジション手動式8ポジション1台3002-2431386,700
AR-CF-4J2ポジションバルブエアー駆動式4ポート1台3002-11402139,000
AR-CF-6J2ポジションバルブエアー駆動式6ポート1台3002-11403148,000
AR-CF-8J2ポジションバルブエアー駆動式8ポート1台3002-11404151,000
AR-CF-3DJ2ポジションバルブエアー駆動式2連3方1台3002-11405135,000
AR-CFR-4Jマルチポジションエアー駆動式4ポジション1台3002-11411販売中止
AR-CFR-6Jマルチポジションエアー駆動式6ポジション1台3002-11412販売中止
AR-CFR-8Jマルチポジションエアー駆動式8ポジション1台3002-11413販売中止
AU-CF-6J2ポジションバルブソレノイドモーター式6ポート1台3002-24543213,000
AU-CF-8J2ポジションバルブソレノイドモーター式8ポート1台3002-24544220,000
AU-CF-3DJ2ポジションバルブソレノイドモーター式2連3方1台3002-24545202,000
AU-CFR-6Jマルチポジションソレノイドモーター式6ポジション1台3002-24562販売中止
AU-CFR-8Jマルチポジションソレノイドモーター式8ポジション1台3002-24563223,000

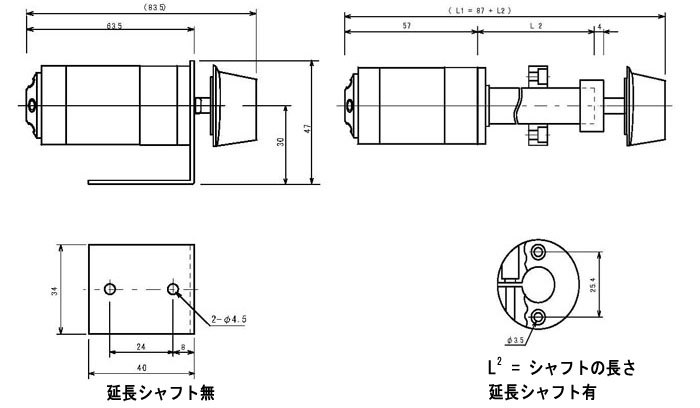

CF-J型 手動型切換／ロータリーバルブ寸法図

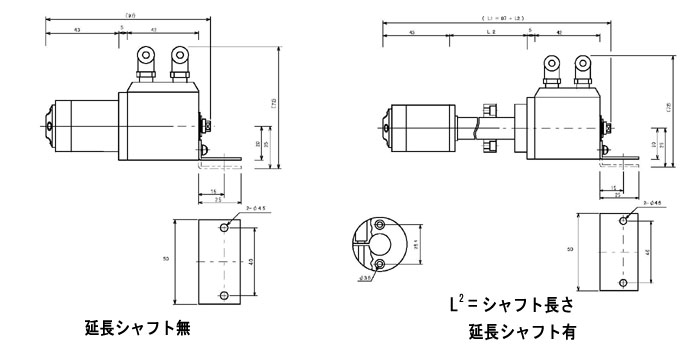

CF-J エアー駆動型切換バルブ寸法図

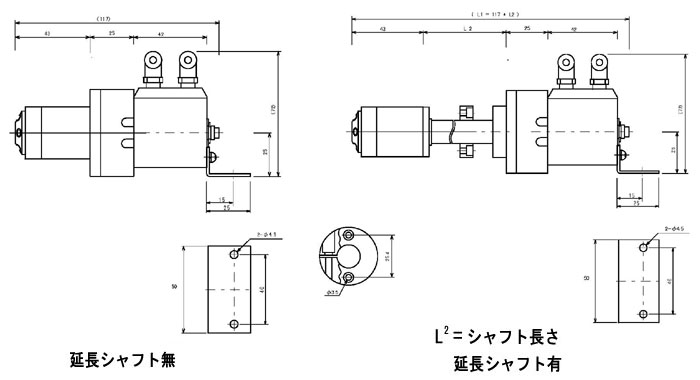

CF-J・エアー駆動型ロータリーバルブ寸法図

CFT型 耐腐蝕型小型バルブ（ジョイント接続型）

仕様

接ガス部材質 フッ素樹脂
耐熱・耐圧 100℃・300kPa
Heリーク 10-4TorrL/sec以下（25℃）

型式タイプ
駆動部
ポジション数
入数Cat.No.価格
CFT-4J2ポジションバルブ手動式（耐腐食型）4ポート1台3002-2434285,500
CFT-6J2ポジションバルブ手動式（耐腐食型）6ポート1台3002-2434387,800
CFT-3DJ2ポジションバルブ手動式（耐腐食型）2連3方1台3002-24345販売中止
CFT-6J2ポジションバルブ手動式（耐腐食型）6方ロータリー1台3002-24353販売中止
AR-CFT-4J2ポジションバルブエアー駆動式（耐腐食型）4ポート1台3002-11432159,000
AR-CFT-6J2ポジションバルブエアー駆動式（耐腐食型）6ポート1台3002-11433161,000
AR-CFT-3DJ2ポジションバルブエアー駆動式（耐腐食型）2連3方1台3002-11435135,000
AU-CFT-6J2ポジションバルブソレノイドモーター式（耐腐食型）6ポート1台3002-24573263,000
AU-CFT-3DJ2ポジションバルブソレノイドモーター式（耐腐食型）2連3方1台3002-24575販売中止

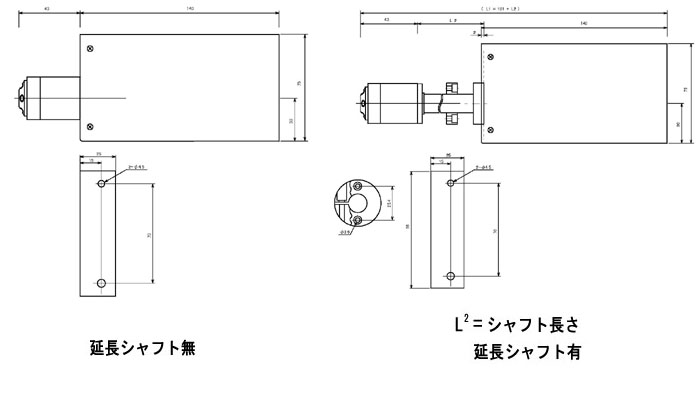

CF-J、CTF型 ソレノイドモーター駆動型切換／ロータリーバルブ寸法図

CF-UF型 外気遮断用流路付小型バルブ（ジョイント接続型）

品名型式備考1備考2備考3入数Cat.No.価格
小型バルブ オシネタイプCF-4J-UF2ポジションバルブ手動式（外気遮断用流路付）4ポート1台3002-2432283,200
小型バルブ オシネタイプCF-6J-UF2ポジションバルブ手動式（外気遮断用流路付）6ポート1台3002-2432385,500
小型バルブ オシネタイプCF-8J-UF2ポジションバルブ手動式（外気遮断用流路付）8ポート1台3002-2432491,300
小型バルブ オシネタイプCF-3DJ-UF2ポジションバルブ手動式（外気遮断用流路付）2連3方1台3002-2432578,600
小型バルブ オシネタイプCFR-4J-UFマルチポジション手動式（外気遮断用流路付）4ポジション1台3002-2433189,000
小型バルブ オシネタイプCFR-6J-UFマルチポジション手動式（外気遮断用流路付）6ポジション1台3002-2433292,400
小型バルブ オシネタイプCFR-8J-UFマルチポジション手動式（外気遮断用流路付）8ポジション1台3002-2433398,300
小型バルブ オシネタイプAR-CF-4J-UF2ポジションバルブエアー駆動式（外気遮断用流路付）4ポート1台3002-11422150,000
小型バルブ オシネタイプAR-CF-6J-UF2ポジションバルブエアー駆動式（外気遮断用流路付）6ポート1台3002-11423159,000
小型バルブ オシネタイプAR-CF-8J-UF2ポジションバルブエアー駆動式（外気遮断用流路付）8ポート1台3002-11424164,000
小型バルブ オシネタイプAR-CF-3DJ-UF2ポジションバルブエアー駆動式（外気遮断用流路付）2連3方1台3002-11425148,000
小型バルブ オシネタイプAU-CF-6J-UF2ポジションバルブソレノイドモーター式（外気遮断用流路付）6ポート1台3002-24553販売中止
小型バルブ オシネタイプAU-CF-8J-UF2ポジションバルブソレノイドモーター式（外気遮断用流路付）8ポート1台3002-24554販売中止
小型バルブ オシネタイプAU-CF-3DJ-UF2ポジションバルブソレノイドモーター式（外気遮断用流路付）2連3方1台3002-24555販売中止

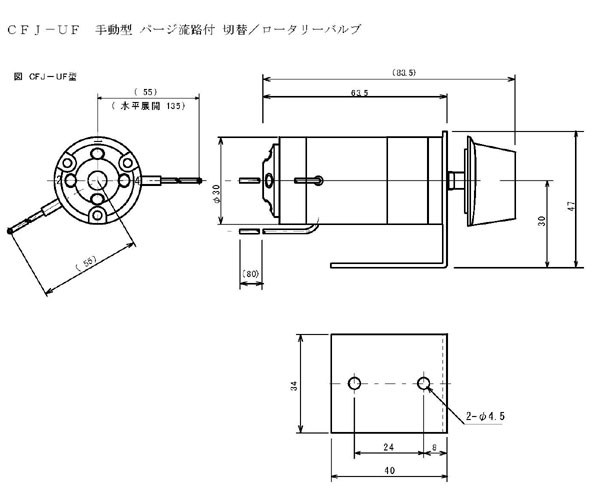

CF-UF型手動型切換／ロータリーバルブ寸法図

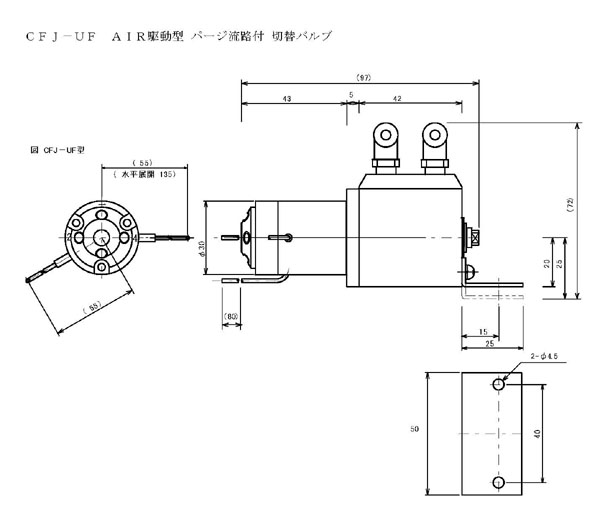

CF-UF型AIR駆動型切換バルブ寸法図

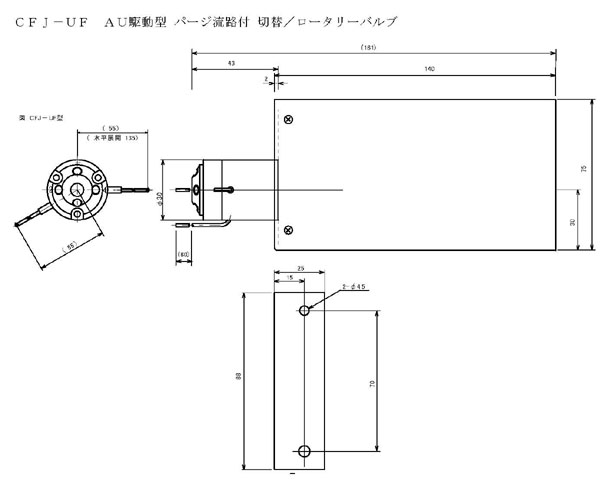

CF-UF型ソレノイドモーター駆動型切換バルブ寸法図

専用延長シャフト

品名長さ型式種類入数Cat.No.価格
延長シャフト50mmCFLS-50手動用1個3002-2700124,400
延長シャフト100mmCFLS-100手動用1個3002-2700224,400
延長シャフト125mmCFLS-125手動用1個3002-2700324,400
延長シャフト50mmCFOLS-50自動用1個3002-2701124,400
延長シャフト100mmCFOLS-100自動用1個3002-2701224,400
延長シャフト125mmCFOLS-150自動用1個3002-2701333,600
