バルコバルブ
小型電動アクチュエーター
注意:
世界的なチップ不足のため、当面の間、こちらの製品はご購入いただけません。
詳細は下記メーカーホームページをご参照ください。
https://www.vici.com/act/micro-elec.php
小型電動アクチュエーターは、ステッピングモーターやエンコーダにより高精度なポジション制御が可能です。さらに、多様なインターフェースに対応しており、データシステムとの統合が容易で、遠隔操作や自動制御にも最適です。
小型電動アクチュエーターの特長
- バルブの位置調整が自動化されており、設置やメンテナンスが簡単
- 高速で正確なバルブ切り替えが可能なステッピングモーターを採用
- 設置スペースを取らないコンパクト設計
- CE認証取得済み
- オプションインターフェースによる多様な制御モードに対応
- 標準機能: 接点信号によるステップ移動およびホーム(初期位置)復帰
- BCDインターフェース: 直接的なポジション指定が可能
- シリアルインターフェース: ポジションのアクセスおよび確認が可能

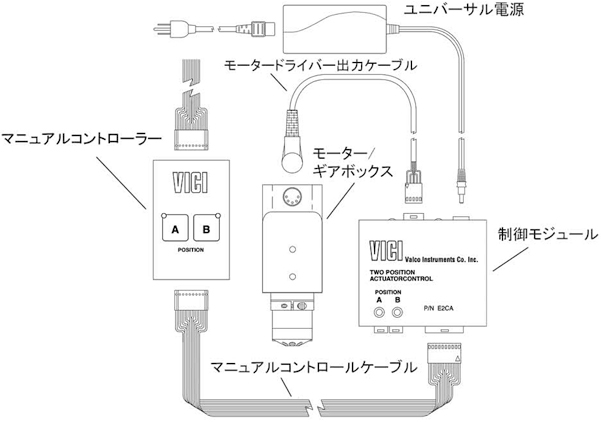

小型電動アクチュエーターの構成
小型電動アクチュエータは、制御モジュール、ステッピングモーター/ギアボックスAssy、マニュアルコントローラー(使用は任意)、ユニバーサル電源(入力100〜240 VAC、50〜60 Hz→出力24 VDC)、および相互接続ケーブルで構成されています。

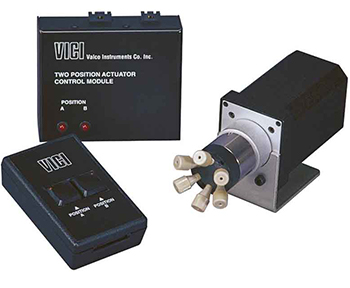

2ポジション用小型電動アクチュエーター

アクチュエータの回転角度は30°から90°まで自動で調整されるので、バルブの位置合わせは必要ありません。クランプネジを締めてバルブを取り付けると、アクチュエータはバルブの停止位置を検知し、最初の4回の動作でそれらを記憶します。
特長
- 1つのアクチュエーターで30°, 36°, 45°, 60°, 90° など、あらゆる回転角度のバルブに対応
- マニュアルコントローラーから手動で制御可能 (ポジションAとポジションBの切換)
- エラー防止機能を搭載し、バルブとアクチュエーター の位置ずれを自動検知・修正
対応機種
EH:NWバルブ、CWバルブ
ED:CUWバルブ、UWバルブ
品名 | 型式 | 入数 | Cat.No. | 価格 |
---|---|---|---|---|
2ポジション用小型電動アクチュエーター | 高速 EH | 1台 | 3002-36000 | 195,000 |
2ポジション用小型電動アクチュエーター | 高圧トルク ED | 1台 | 3002-36001 | 190,000 |

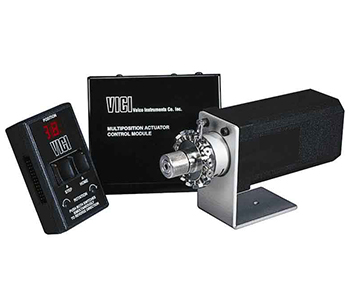

マルチポジション用小型電動アクチュエーター

1種類のアクチュエーターで、2〜96ポジションのセレクター全てに対応可能です。また、バルブの位置メモリ機能を搭載しており、停電時でも位置情報を保持します。
特長
- 位置表示機能を備えたマニュアルコントローラー
- マニュアルコントローラーから手動で制御可能 (ステップ (Step) と ホーム (Home) を選択)
- キー(突起)付セレクターバルブをアクチュエーター のSlot(溝)に合わせることで自動位置合わせに対応
対応機種
EMH:CHEMINERT バルブなど
EMT:マルチポジションMWバルブ
品名 | 型式 | 入数 | Cat.No. | 価格 |
---|---|---|---|---|
マルチポジション用小型電動アクチュエーター | 高速 EMH | 1台 | 3002-36010 | 245,000 |
マルチポジション用小型電動アクチュエーター | 高圧トルク EMT | 1台 | 3002-36011 | 260,000 |
