グリースレス切換バルブ

CF型 小型バルブ

特長

  1. SF型よりも切換耐久性が向上、外形もコンパクト。
  2. 取付スペースが小さい。
  3. バルコ社製バルブと取付寸法が同じ。

仕様

方式 PTFE回転板摺合せバルブ
ガス接触 PTFE、SUS316
耐熱 180ºC
耐圧 490 kPa
Heリーク 10⁻⁵TorrL／sec以下（25ºC）
回転トルク 2.3 kgf・cm以下
標準接続 SUS316チューブ 外径1／16" 内径0.8 mm
長さ120 mmカットオフ

CF型

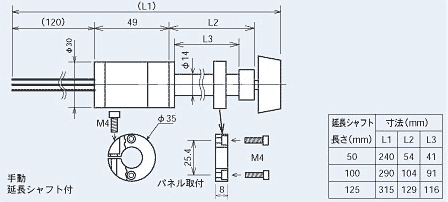

手動型

駆動方式延長シャフト流路型式入数Cat.No.価格
手動－4ポートCF-41台3002-2440275,300
手動－6ポートCF-61台3002-2440377,700
手動－8ポートCF-81台3002-2440482,500
手動50mm4ポートCF5-41台3002-2441284,900
手動50mm6ポートCF5-61台3002-2441388,600
手動50mm8ポートCF5-81台3002-2441492,200
手動100mm4ポートCF10-41台3002-2442288,600
手動100mm6ポートCF10-61台3002-2442391,000
手動100mm8ポートCF10-81台3002-2442495,900
手動125mm4ポートCF12-41台3002-2443289,800
手動125mm6ポートCF12-61台3002-2443392,200
手動125mm8ポートCF12-81台3002-2443497,000

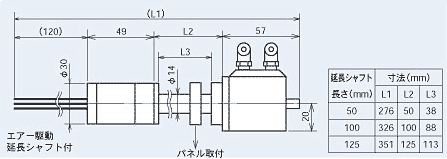

エアー駆動型

駆動方式延長シャフト流路型式入数Cat.No.価格
エアー－4ポートAR-CF-41台3002-11502146,000
エアー－6ポートAR-CF-61台3002-11503155,000
エアー－8ポートAR-CF-81台3002-11504159,000
エアー50mm4ポートAR-CF5-41台3002-11512168,000
エアー50mm6ポートAR-CF5-61台3002-11513179,000
エアー50mm8ポートAR-CF5-81台3002-11514182,000
エアー100mm4ポートAR-CF10-41台3002-11522172,000
エアー100mm6ポートAR-CF10-61台3002-11523181,000
エアー100mm8ポートAR-CF10-81台3002-11524184,000
エアー125mm4ポートAR-CF12-41台3002-11532173,000
エアー125mm6ポートAR-CF12-61台3002-11533182,000
エアー125mm8ポートAR-CF12-81台3002-11534185,000

注）エアー駆動バルブには、電磁弁等の付属品は付きません。

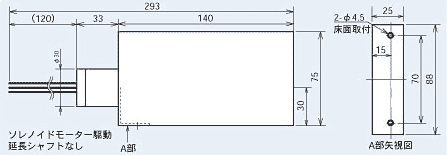

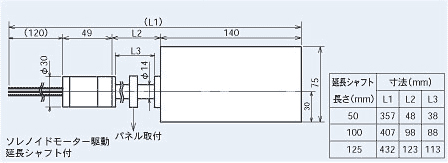

電動駆動型

駆動方式延長シャフト流路型式入数Cat.No.価格
電動－6ポートAU-CF-61台3002-24603224,000
電動－8ポートAU-CF-81台3002-24604231,000
電動50mm6ポートAU-CF5-61台3002-24613247,000
電動50mm8ポートAU-CF5-81台3002-24614252,000
電動100mm6ポートAU-CF10-61台3002-24623249,000
電動100mm8ポートAU-CF10-81台3002-24624257,000
電動125mm6ポートAU-CF12-61台3002-24633250,000
電動125mm8ポートAU-CF12-81台3002-24634258,000

エアー駆動用電磁弁

品名構成内容入数Cat.No.価格
エアー駆動用電磁弁5方電磁弁、黒色ナイロンチューブO.D.4mm×3m、ナイロンチューブ用ジョイント3個、CRユニット1個1組3002-1110018,800
