マルチポジションバルブ一覧

• 総合カタログNo.31P.639

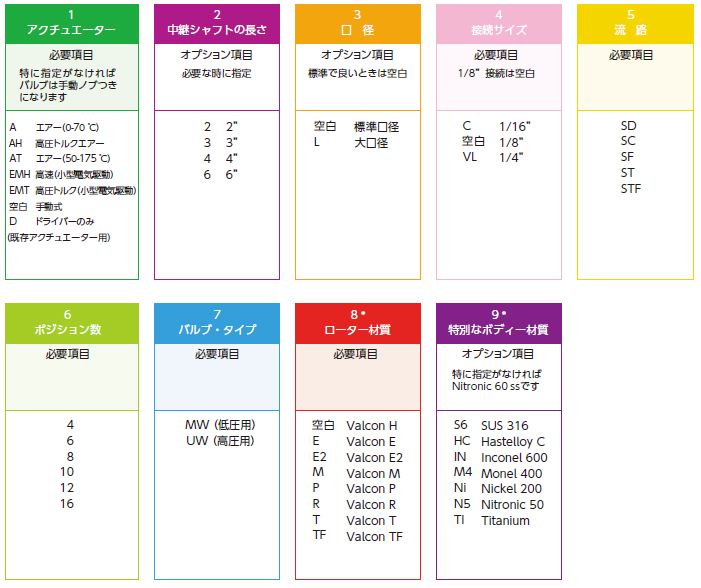

マルチポジションバルブのカタログ・ナンバーも2ポジションと同様の文字、数字から組み立てられ、流路タイプを示す文字がつきます。 既存の型式をご理解いただくために下記の例とチャートを参照してください。
（各部の組み合わせにより製造できない物もありますので注意してください。）
1～9の各項目のうち、1、4、5、6、7、8、はオーダーの際に指定が必要です。また、2、3、9はオプションです。

型式例

エアー駆動、2"中継シャフト、標準口径、1／4"バルブ、SC型、6ポジション、MWタイプ、
ローター材質 Valcon E2、ボディー標準 Nitronic 60ss

高圧トルク小型電気駆動、4"中継シャフト、標準口径、1／16"バルブ、SD型、4ポジション、
UWタイプ、ローター材質 Valcon H（空白はValcon H）、ボディー 標準 Nitronic 60ss
