マルチポジションバルブについて

• 総合カタログNo.31P.634

マルチポジションは連続した周期で作動させます。

流路構成

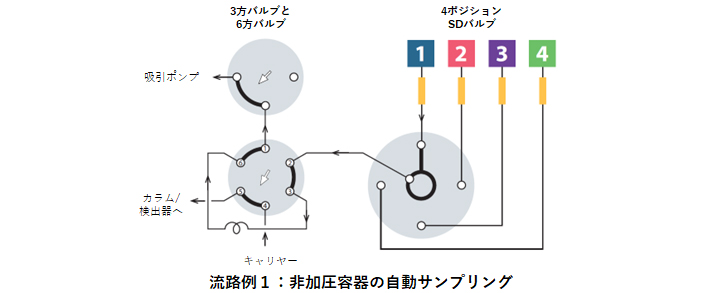

SD（dead ended）型

4～16の閉じられた流路の一つを選択し、サンプルバルブ、プレッシャーセンサー、 ディテクター、カラムへ導きます。逆の流路でフラクションコレクションなどのように、 一つの流路を多くの出口に導くこともできます。

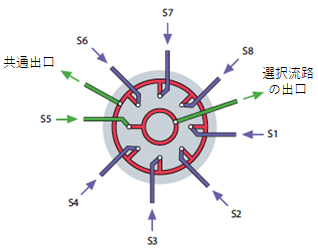

SC（common outlet）型

SDタイプに似ていますが、選択されていない流路も常に共通の出口へ導通しています。

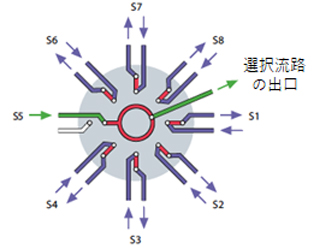

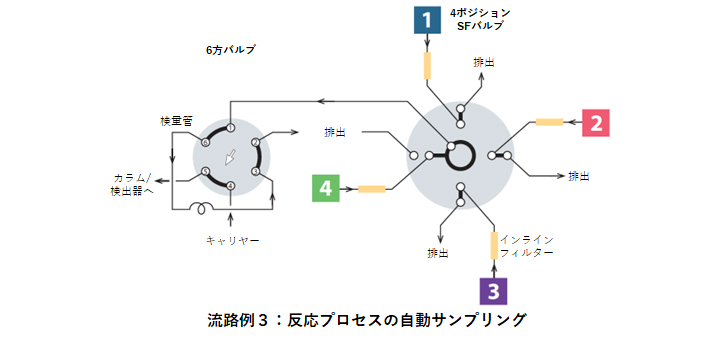

SF（flow-through）型

一つの流路を選択して出口へ導くことはSCやSDと同様ですが、選択されていない流路はそれぞれの出口へ常に導通しています。

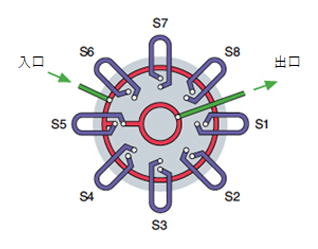

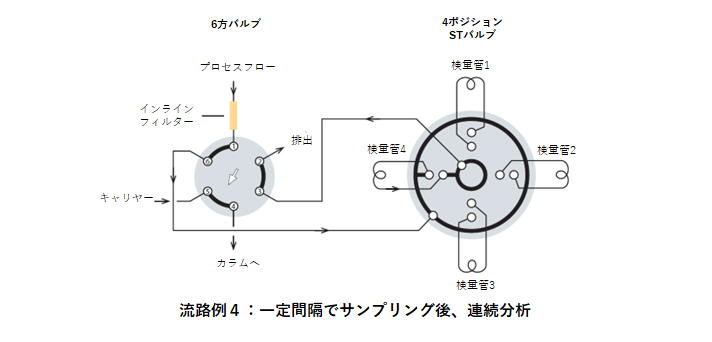

ST（trapping）型

マルチカラム、マルチサンプル、マルチトラップに使用されます。 4～16のループまたはポジションが利用できます。

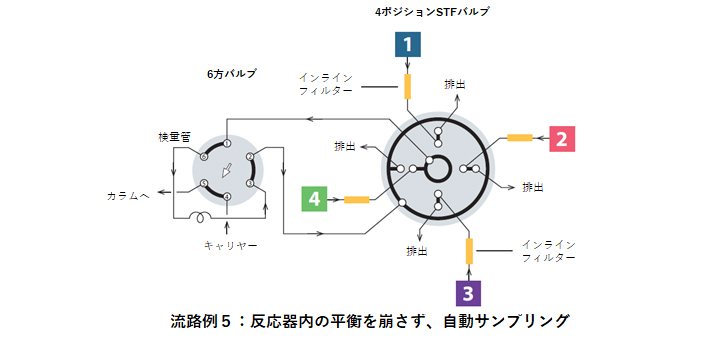

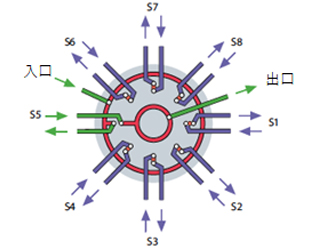

STF（trapping／flow-through）型

ST型のフロースルー・タイプで、選択されていない流路は閉じられているわけではなく、個別の出口または供給源へ戻されます。

ロープレッシャー MWタイプ

MWタイプは1／16"、1／8"、1／4"接続になります。 1／16"と1／8"接続は4、6、8、10、12、16ポジションがあり、SDからSTFタイプの5種類があります。 この章には記載されていませんが、MWバルブは高温用もあります。駆動方式により構成が異なりますが、代表的な仕様は最高圧力1.37MPa、最高温度300ºCです。

ハイプレッシャー UWタイプ

UWタイプはSD型とST型になります。 SD型の1／16"接続は4、6、8、10、12ポジションがあり、1／8"接続は4、6、8、10ポジションがあります。 ST型は1／16"接続のみで4、6ポジションです。
