ガスクロマトグラフ

GC3210H

GC3210Hの画像

GC 3210Hは、熱伝導度検出器（TCD)を搭載し、水素キャリヤーガスに対応したパックドカラム専⽤ガスクロマトグラフです。
充填カラムとの組み合わせにより、無機ガスから有機成分まで幅広く検出可能なため、ガス分析の多くの分野で使用できます。
タッチパネルの採用により操作性が向上し、ステータスの確認が容易に行えるようになりました。

⽔素炎イオン化検出器（FID）を搭載したパックドカラム専⽤ガスクロマトグラフに関しては、GC3220Hをのページをご覧ください。

FID搭載シンプルガスクロマトグラフGC3220H

注）GC 3210Hは、GCオーブン内で水素が爆発しても扉や構造物が飛び散ることを防ぐ設計となっていますが、「防爆構造」では ありません。水素ガスをキャリヤーガスとして使用する際は、十分な換気能力を持つ部屋に設置し、局所排気等によってキャリヤーガスを確実に室外に排出するようにしてください。

特長

  • 充填カラムとの組み合わせにより､無機ガスから有機成分まで幅広く検出可能 　
    （キャリヤーガスをArガスにすることで、H2分析も可能）
  • タッチパネルの採用により操作性が向上、ステータスの確認も容易
  • オーブン背面扉（フラップ）を搭載したことで、室温付近の温度制御も可能
  • DCブラシレスモーターの採用により、事務所にも設置できる静音性と低振動によるノイズの低減を実現
  • 水素キャリヤーガス対応クロマトグラフ　（オプションの水素キャリヤー用安全キットの使用を推奨）

仕様

カラムオーブン

方式 強制循環式空気恒温槽
設定温度 0～350ºC＊1
ヒーター容量 0.8 kW
温度上昇範囲 50ºC→350ºC　15分以下　
（注入口、検出器ヒーターOFF、AC100V、室温20ºCのとき）
過熱防止機能 (1)最高温度監視370ºC
(2)監視用温度センサーによる監視回路 約400℃
温度プログラム 昇温段数最大 5段
温度設定 0～350 ℃
昇温設定 0～50 ℃/min(0.1 ℃/min)
プログラム時間 2160分(全ステップ合計)
大きさ 200（W）×160（D）×250（H）mm

熱伝導度検出器（TCD)

セル方式 流通方式
フィラメント レニウムダングステンフィラメント（110Ω、4素子）
設定温度 0～350ºC＊2
過熱防止機能 最高温度監視370ºC
制御方式 定電流方式
電流設定範囲 0～200mA（過電流防止機能あり）
10倍アンプ 標準装備

注入口

注入口 インサート方式ダイレクト注入口（S・G：注入口1台、D・W：注入口2台）
設定温度 0～350ºC＊2
過熱防止機能 最高温度監視370ºC

本体

大きさ 400（W）×420（D）×433（H）mm（突起部除く）
重さ 約28kg（W仕様）
電源 AC100V、50/60Hz、12A

*1：カラムオーブンの制御可能な下限温度はTCD、注入口温度によって変動します。
　　また、室温の影響も受けますので室温＋15ºC以上で使用してください。
*2：TCD、注入口温度はカラムオーブン温度よりも高い温度を設定してください。

標準機種（注入口、キャリヤーガスラインの組み合わせ）

型式仕様入数Cat.No.価格
GC3210H TypeS注入口 1台カラム 1本のシングルTCD仕様、圧力調整器１台を使用した定圧制御方式1台2701-11220900,000
GC3210H TypeG注入口 1台カラム 1本のシングルTCD仕様、圧力調整器２台を使用した定圧制御方式1台2701-11221980,000
GC3210H TypeD注入口 2台カラム 2本のデュアルTCD仕様、圧力調整器2台を使用した定圧制御方式1台2701-112221,050,000
GC3210H TypeW注入口 2台カラム 2本のデュアルTCD仕様、フローコントロールバルブ 2台を使用した定流量制御方式1台2701-112231,150,000

注）TCDはキャリヤーガス流量の変動を受けやすい検出器です。昇温プログラムを使用する際は、ベースラインの変動が少ないWタイプをお薦めします。オーブン温度350℃から50℃まで下がる時間は約30分です。（検出器と注入口の温度に依存します）



オプション品

水素キャリヤー用安全キット HD267

HD267の画僧

GD-70Dとの組み合わせ

水素キャリヤー用安全キットHD267は、理研計器社製 水素検知器 GD-70Dと組み合わせて使用します。
GCオーブン内の水素濃度を監視し、水素リークが発生した際に供給ガスを安全ガスに切り換えることで、事故を未然に防ぎます。

特長

品名入数Cat.No.価格
水素キャリヤー用安全キット HD2671式2701-23100190,000

注）別途、理研計器社製水素検知器 GD-70Dが必要となります。

水素キャリヤー用
安全キット HD267

　

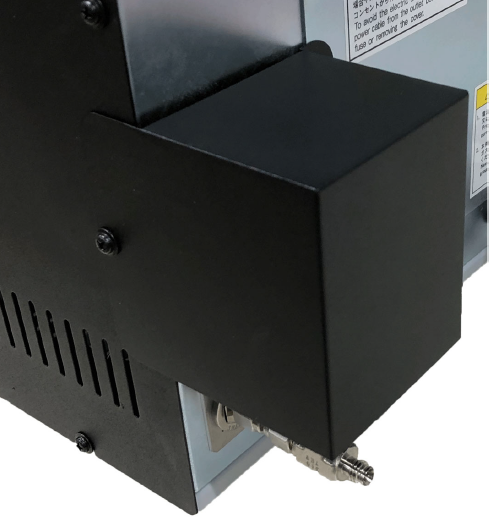

GC3210用圧力監視ユニット

ガスクロマトグラフGC3210Hに供給する、キャリヤーガスの圧力を監視するユニットです。
ボンベ圧力が低下した際に、ヒーター及びフィラメント電流をOFFにすることで、ガスクロマトグラフを保護します。

特長

  • 電源不要
  • コンパクト設計
  • 簡単に取り付け可能
  • 接ガス部はオールメタル
  • 水素キャリヤー用安全キットHD267との組み合わせでも使用可能

品名Cat.No.価格
GC 3210 用圧力監視ユニット2701-2266588,000
