自動ガスサンプラー GS5100

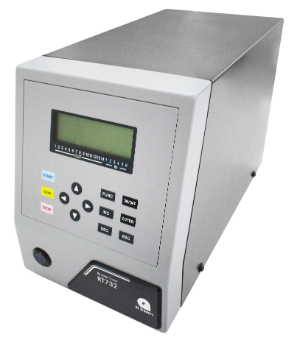

自動ガスサンプラー GS5100 の画像

自動ガスサンプラーは、室温で導入可能なガスサンプルを一定時間毎にガスクロマトグラフ(GC)へ繰り返し導入します。標準、標準ガス・均圧機能付き、マルチガスサンプラーの3タイプを用意しています。

注1) 検量管、バルブおよび各配管には加温および保温機能が無く、本機周辺の室温に依存しています。室温でバルブや配管系に吸着するサンプルには使用できません。

特長

  • 大幅な小型化とコストの低減 (当社製品比較)
  • タッチパネルとシーケンサーの採用により、操作性と視認性が向上
  • 新開発CFJオシネ型バルブの採用により、1/16インチカットオフチューブが接続可能
  • 加圧ラインやサンプリングバッグ類からサンプリング可能

注2) サンプル等を接続するリードチューブはオプションです。

仕様

項目/型式 GS5100S GS5100D GS5100M
タイプ 標準 均圧・標準ガス導入機能付き マルチガスサンプラー
導入サンプル数 1ライン 1ライン 8ライン
均圧機能 なし あり なし
標準ガスライン なし あり 8ラインの1ラインを標準ガスラインとして使用可
仕様バルブ数 6方切換バルブ 1台 6方切換バルブ 2台 6方切換バルブ 1台
8方ロータリーバルブ 1台
バルブ方式 PTFE回転板スリ合わせバルブ
検量管容量 標準1mL(0.5mL, 2mL, 3mL, 5mLはオプション)
操作パネル タッチパネル液晶ディスプレイ
入出力信号 INPUT:START, STOP, READY 各1ライン
OUTPUT:INJECT(リレー接点出力/接点容量 DC24 V, 1A 以下)
繰り返し分析回数 2~99回(RECYCLE モード)
吸引ポンプ出力 AC100V (Max. 2 A)出力コンセント標準装備(吸引ポンプはオプション)
配管接続口径 O.D.1/16インチチューブ(オシネ型ジョイント)
外形寸法 160(W)×220(D)×213(H)mm(背面バルブ突起部を除く)
電流 AC100V ±10% 50/60Hz
消費電流 2A 3A 3A
重さ 約5.5kg 約7.5kg 約6.8kg

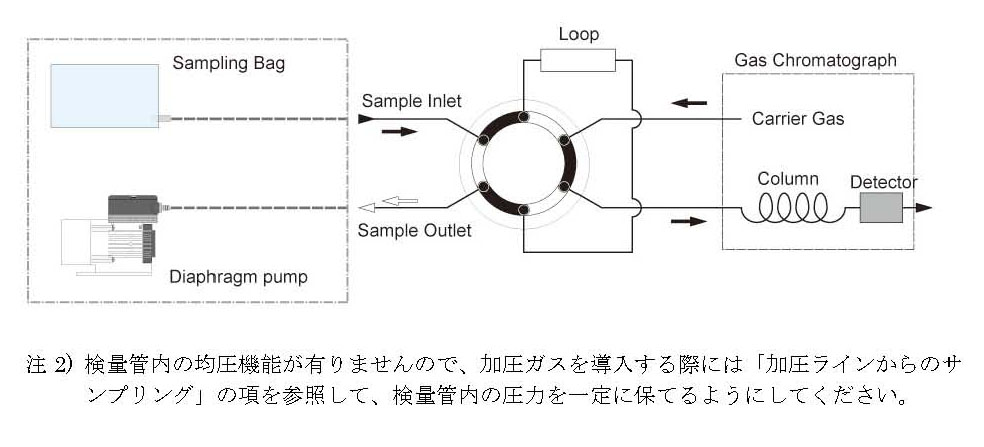

GS5100S(標準タイプ)

GS5100S(標準タイプ) の画像

ガスサンプリングバルブ用6方切替バルブを1台搭載した標準タイプです。
ガスサンプルの供給方法によっては、GC導入時、検量管の内圧が変動してGCに導入されるガスサンプルの絶対量が変動するため、注意が必要です。また、標準ガスの分析は手動によるライン配管接続の変更が必要になります。

注3)検量管内の均圧機能がありませんので、加圧ガスを導入する際には「加圧ラインからのサンプリング」の項を参照して、検量管内の圧力を一定に保てるようにしてください。

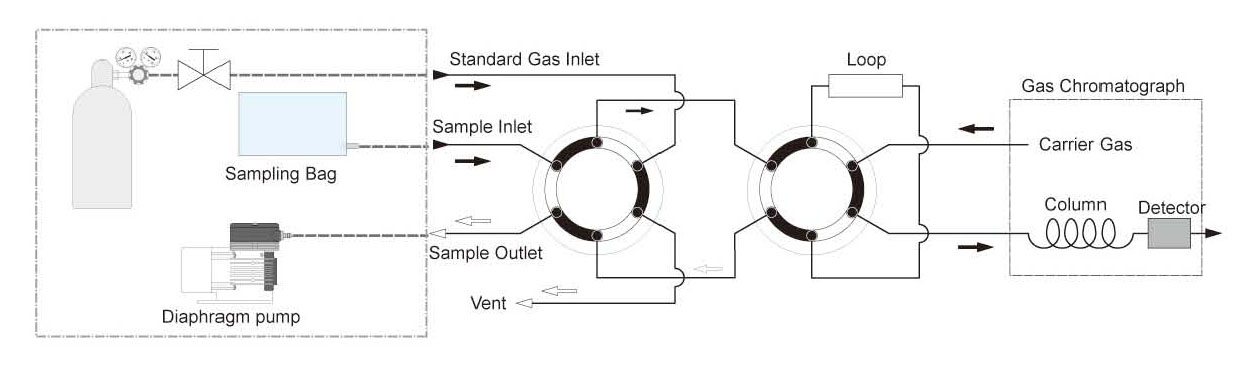

GS5100D(標準ガス・均圧機能付きタイプ)

GS5100D(標準ガス・均圧機能付きタイプ)の画像

ガスサンプリングバルブ・均圧/標準ガスバルブとして6方切替バルブを2台搭載したタイプです。ガスサンプルのGC導入前に検量管内を大気圧に戻す機能、および、標準ガス(ボンベガス)をGCに導入する機能を搭載しています。

注4)検量管の内圧を大気に解放するため、厳密にはサンプル導入時の大気圧によりGCに導入されるサンプルガスの絶対量が変動します。
注5)標準ガスおよびサンプルガスの選択は手動操作でバルブを切り換えます。
注6)標準ガスおよびサンプルガスが加圧で供給される場合は、ストップバルブが必要となります。
注7)標準ガス及びサンプルガスを吸引ポンプにより吸引する場合、サンプリングバッグはミニバルブ付きのものを使用してください。
注8)標準ガスとサンプルガスの両方を吸引ポンプにより吸引する場合は、バルブの接続ポート(ベント)をつなぎ変える必要があります。

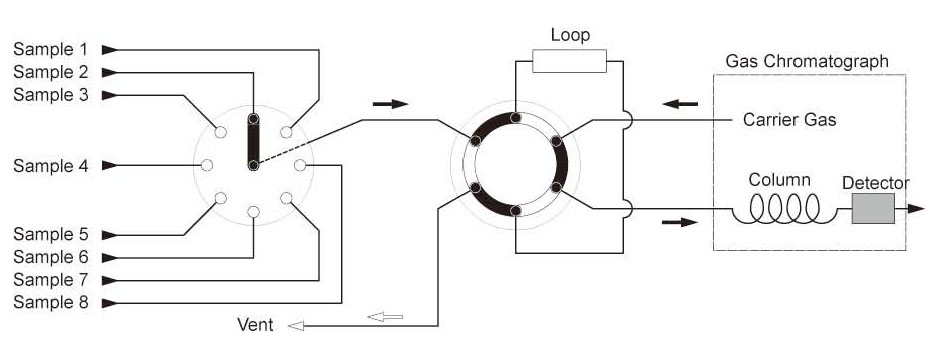

GS5100M(自動ガスセレクトサンプラー)

GS5100M(自動ガスセレクトサンプラー)の画像

前機種の、自動ガスサンプラーGS5000A+サンプルセレクターCSS-5000の製品を組み合わせて構成した仕様を、1台のユニット内にコンパクトにまとめました。
最大8ラインの室温導入可能なガスサンプルを順次切り替えながら、一定時間毎にガスクロマトグラフ(GC)へ自動導入することができます。
1~8ラインから選択した任意のラインを順番に繰り返しGCに導入でき、1機種で1~8ラインのガスセレクトサンプラーとして利用できます。
また、1ラインを標準ガスラインとして使用し、残りのラインをサンプルガスラインとすることもできます。

注9)検量管内の均圧機能がありませんので、加圧ガスを導入する際には「加圧ラインからのサンプリング」の項を参照して、検量管内の圧力を一定に保てるようにしてください。

品名型式入数Cat.No.価格
自動ガスサンプラーGS5100S1台2702-15010400,000
自動ガスサンプラーGS5100D1台2702-15020550,000
自動ガスサンプラーGS5100M1台2702-15030600,000

検量管 GS5100用(1/16"接続)

品名容量用途入数Cat.No.価格
検量管0.5mLGC5100用(1/16"接続)1個3001-5210513,000
検量管1.0mLGC5100用(1/16"接続)1個3001-5211013,000
検量管2.0mLGC5100用(1/16"接続)1個3001-5212018,000
検量管3.0mLGC5100用(1/16"接続)1個3001-5213018,000
検量管5.0mLGC5100用(1/16"接続)1個3001-5215018,000
