加熱脱離チューブの選び方

Ⅳ章-7 TO-17 Style3 (Carbotrap300)

概要

人類の活動によって排出される VOC（揮発性有機化合物）は、年間およそ 142 テラグラム・カーボンに達すると推定されており、年々増え続けています。とはいえ、VOC の大半は今も植物から自然に放出されているものです。その中で、アメリカは世界全体の約 21％を占める最大の排出国です。また、米国の「大気浄化法（Clean Air Act）」は、EPA（環境保護庁）に対して「大気環境基準を定めなければならない」と定めています。この法律は 1990 年に最後の改正が行われました。

US EPA Method TO-17「吸着チューブによる能動サンプリングを用いた大気中揮発性有機化合物（VOC）の測定」では、濃度 0.5～25 ppbv レベルの VOC を、大気中で TD-GC/MS によりモニタリングする方法が記載されています。この方法は、対象化合物に合わせて選択した複数の吸着剤を組み合わせたチューブを用いることを基本としています。使用者のニーズに合わせてチューブ構成を柔軟に変更することも可能ですが、TO-17 では 「Tube Style 1」「Tube Style 2」「Tube Style 3」 の 3 種類の標準的なチューブ構成が推奨・規定されています。

この方法は、従来の吸着剤を用いた EPA Method TO-1 および TO-2 に代わるものであり、さらにキャニスターを用いた EPA Method TO-15 の代替手段としても利用できます。対象となる化合物リストは TO-15 と同じで、すなわち 1990 年改正の米国大気浄化法で有害大気汚染物質として規定された 97 種類の VOC の一部が含まれます。

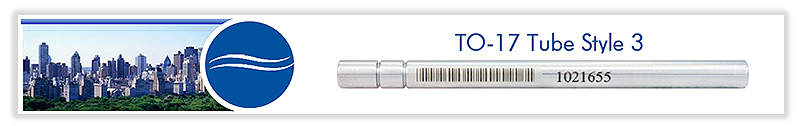

TO-17 Style 3　チューブ構成

・チューブに13mm のCarbograph 2、25 mm の Carbograph 1、および 13 mm の Carbosieve SIII または
　Carboxen 1000 を充填し、それぞれ 3 mm のガラスウールで区切られている。
・Carbograph 2 は Carbopack C と同等、Carbograph 1 は Carbopack B と同等

C3〜C12 の揮発性有機化合物に対応

・C3～C16 に対応し、相対湿度 65％未満かつ温度 30℃ 未満の条件下で空気量 2 L に対応可能。
・相対湿度が 65％を超え、かつ温度が 30℃ を超える場合、空気サンプリング量は 0.5 L に減らさなければならない。
・C4 以上の揮発性を持つ化合物については、空気サンプリング量を 5 L 以上に拡張できる。

適用温度

・最高使用温度　　　　　：400℃
・コンディショニング温度：350℃
・加熱脱離温度　　　　　：320℃

利点

・このチューブは TO-17 Tube Style 2 の揮発性範囲を拡張できる
・Carbosieve SIII または Carboxen 1000 を選択でき、柔軟に対応可能
・バックグラウンドが非常に低く、微量分析に適している

欠点

・SVOC（半揮発性有機化合物）には対応していない

テクニカルガイド

TO-17 Tube Style 3 は、三層構造のチューブで、アクティブサンプリング（ポンプを用いた採取）
に適しています。
ユーザーは、対象化合物やサンプリング環境に応じて Carbosieve SIII または Carboxen 1000 を選択できます。
　　・ Carbosieve SIII は疎水性が高いのに対し、Carboxen 1000 は親水性が高い特性を持ちます。
　　・湿度の高い環境では、Carbosieve SIII の方が水を保持しにくく、検出器への影響が少ない。
　　・Carboxen 1000 は 比表面積が大きく、脱離効率も CarbosieveSIII より優れています。
　　　（Carbosieve SIII 部品番号: SU605300）

ただし、高湿度条件では Carbosieve SIII であっても相当量の水を吸着してしまうため、
湿った空気を採取した場合は、分析時に ドライパージ処理 または 高いスプリット比で注入する必要が
あります。

他のチューブとの比較

TO-17 Tube Style 3 は、Supelco の命名法では 「Carbotrap 300」 と呼ばれています。
このチューブは「拡張版 TO-17 Tube Style 2」ともいえる構成です。
　　・Style 2 がカバーできるのは VOC の一部（最大で C12 程度）まで

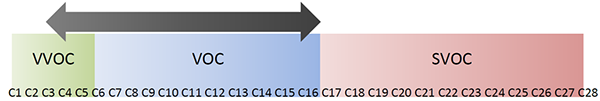

　　・Style 3 は VOC の全範囲（C6＝n-ヘキサン ～ C16＝n-ヘキサデカン）をカバー

Carbosieve SIII または Carboxen 1000 を Carboxen 1003 に置き換えると、より耐湿性に優れた 土壌ガス侵入（SVI）チューブ（Camsco 部品番号 SU60519）になります。
Carbograph 2 を Tenax TA に置き換えると、「Universal Tube」（Camsco 部品番号 SU60529）となり、揮発性範囲が C26 まで拡張されますが、脱離温度は 300℃ に制限されます。
