加熱脱離用捕集管のコンディショニングに関するFAQ

加熱脱離（TD-GC/MS）分析で高精度な結果を得るためには、捕集管の適切なコンディショニングが不可欠です。本ページでは、温度・流量・時間の最適条件やメモリー効果、メーカー間の違いなど、実務でよくある疑問をQ&A形式で解説します。

捕集管のコンディショニングに関する主な質問項目

1. 捕集管はどの温度でコンディショニングすべきか？

2. コンディショニング時の適切な流量は？

コンディショニング時の流量は、脱離時の流量より多くするのが基本です。
例として、PerkinElmer標準スチールチューブの一般的な設定は以下の通りです。
・サンプリング流量　　　：60 mL/min
・脱離流量　　　　　　　：30〜50 mL/min
・コンディショニング流量：100 mL/min
ただし、流量を過剰に上げることは推奨されません。その理由は次の通りです。
① 吸着剤が冷却されすぎて温度差が拡大する（→質問1参照）
② もろい吸着剤が圧縮・破損する可能性がある
③ 吸着剤層にすき間が生じる恐れがある

3. 捕集管のコンディショニング時間はどれくらい？2時間で十分か？

コンディショニング時間は目的の精度や用途によって数分〜数時間と幅があります。
一般的な用途（空気中濃度がppmレベル、または吸着量がµgレベル）では2時間を推奨します。
吸着力の強い吸着剤やマルチベッドチューブの場合は4時間程度が望ましいです。
ppbレベルの超低濃度測定や、吸着量がngレベルの場合はさらに長時間の処理が必要です。
メーカー出荷時に事前コンディショニングが行われていないチューブは、より長時間の加熱が必要です。（→質問6参照）
新品チューブは使用済みチューブより長い時間のコンディショニングが必要な場合があります。（→質問4参照）
メモリー効果を示す吸着剤の場合は、繰り返しコンディショニングを行うと効果的です。（→質問5参照）

4. なぜ使用済みの吸着管のほうが新品よりも良好に見えるのか？

多くのユーザーは、新品よりも使用済みのチューブのほうが性能が安定していると報告しています。

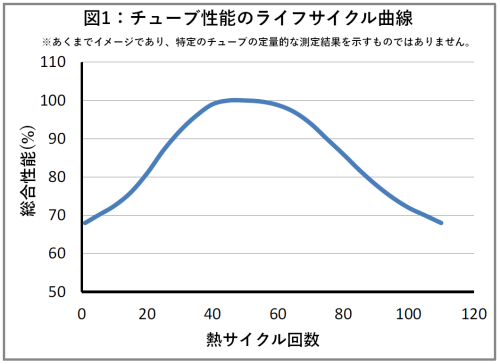

図1に示す「チューブ性能」は、バックグラウンドの清浄度・吸着／脱離効率・ブレークスルー容量の総合評価値を表しています。一方「熱サイクル」は、脱離またはコンディショニング処理の1回を意味します。
非常に新しいチューブや長期間使用された古いチューブは、一般にバックグラウンドが高く、吸着・脱離効率が低く、ブレークスルー容量も小さい傾向があります。つまり、性能が安定していない状態です。
このような「正規分布型」の性能変化が起こる理由については、質問7で詳しく説明されています。

5. メモリー効果とは何か？その対処法は？

メモリー効果とは、チューブを十分にコンディショニングしても、数日保管するとバックグラウンドに小さなピークが再び現れる現象を指します。
この現象は、比表面積が大きい吸着剤（500 m²/g 以上）や、細孔が非常に小さいミクロポア構造や閉じた細孔をもつ吸着剤で発生しやすくなります。これは、強い分子間力や毛細管現象の影響により、吸着された成分がすぐには脱離せず、吸着剤内部に取り込まれた揮発性有機化合物（VOC）が時間をかけて徐々に放出されるためです。
このような吸着剤（例：Carboxen 系）を使用して微量のVOCをモニタリングする場合、 数日間隔をあけて複数回コンディショニングを繰り返す必要があります。
つまり、最初のコンディショニングでは表面付近のVOCしか除去できず、一見クリーンなクロマトグラムが得られたように見えても、数日後に内部からVOCが拡散して表面へ移動し、再びピークが出ることがあります。
例として、多くのCarboxen吸着剤はSO₂（二酸化硫黄）を放出することがあり、これを完全に除去するには繰り返しのコンディショニングが必要です。

6. メーカーやロットごとにバックグラウンドレベルが異なる理由は？

同じ Tenax TA を使っていても、メーカーによってバックグラウンドレベルが異なることがあります。その主な理由は以下の通りです。

7.コンディショニング中に何が起きているのか？どの程度までクリーンにできるのか？

一般的に「コンディショニング（加熱処理）」とは、吸着剤表面に残留したVOCを除去して再利用可能な状態に戻す工程だと考えられています。これはおおむね正しい理解ですが、実際にはもう少し複雑な化学的変化が起きています。

■ 吸着剤の種類と副生成物（ブランク成分）
吸着剤は大きく3種類に分類されます。
　・多孔性ポリマー（PP）
　・グラファイトカーボンブラック（GCB）
　・カーボンモレキュラーシーブ（CMS）
一般的に、多孔性ポリマー（PP）系はバックグラウンドが最も高くなります。Tenaxのような代表的な多孔性ポリマー吸着剤では、コンディショニング後に数本（例：10本中1本）を実際の分析条件で脱離し、副生成物（ブランク成分）の量を確認します。
Tenax の場合、トルエン換算で 1 ng 以下が望ましい基準値です。
一方、他のポリマー系吸着剤では 25〜50 ng 程度まで上昇することがあり、微量分析には不向きとされています。
これに対し、カーボン系吸着剤では厳密なコンディショニングを行うことで 0.1 ng 以下の極めて低いバックグラウンドが達成可能です。

■ コンディショニング時に起きる化学変化
吸着剤の種類によって、コンディショニング中の化学反応は異なります。
Tenax TA（多孔性ポリマー）では主に酸化反応が進みます。酸化による副生成物が発生し、チューブの使用を重ねるにつれて吸着剤の色が濃くなります。しかし、この酸化は逆に表面積を増やし吸着能を向上させる場合もあります。
カーボン系吸着剤（CMS・GCB）では、加熱により閉じていた微細孔が開き、内部が分析対象物質にアクセス可能になります。このプロセスにより、チューブ性能が「正規分布（質問4参照）」のように一時的に向上する現象が見られます。

■ 酸化対策の重要性
Tenax TA は酸化に比較的強い吸着剤ですが、CMS系（例：Carbosieve S-III）などは酸化の影響を受けやすいため、コンディショニング時には脱着装置の前に酸素トラップを設置することが推奨されます。

サンプリングを行う前に、捕集管を十分にコンディショニング（加熱処理）することが極めて重要です。
ご不明な点がありましたら、お気軽にお問い合わせください。
