低脈流連続送液を可能にするリニア駆動ポンプです。
ポンプ内外部の圧力を均一に制御し、送液状態を問わず安定した送液を可能にしています。

開発コンセプト

　新開発の小型リニア駆動メカを搭載

・　ポンプヘッド内に圧力モニター機構を採用し、常にポンプ内外部の圧力を均一にコントロールすること
　　で、無脈流に近い連続送液が可能です。

・　エアー混入時の圧力低下による不安定な送液状態を予防できます。微少な圧力変動を捉えると同時に
　　リニア駆動メカの動作が連動し、ポンプヘッド内の圧力を制御します。

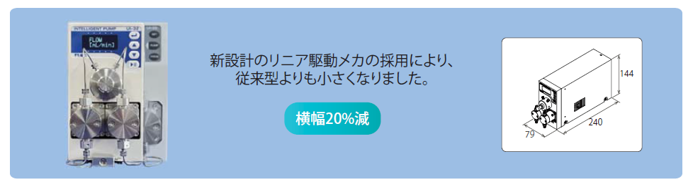

コンパクト設計

特長

・　用途に応じたラインナップ・・・SUSもしくはPEEK

・　最大耐圧40MPa・・・プランジャーポンプの特長である高圧での連続送液が可能

・　送液中の圧変動を自動制御・・・送液環境 / 条件を自動で判別し、送液時の脈流を常に最小化

・　トラブル低減 ・・・送液中の圧力定価を防ぎ、常に安定した送液を行うため、エアー混入によるトラブル
　　　　　　　　　　　を予防

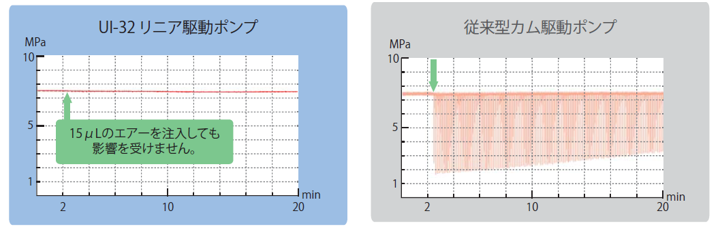

エアー混入時の脈流比較データ

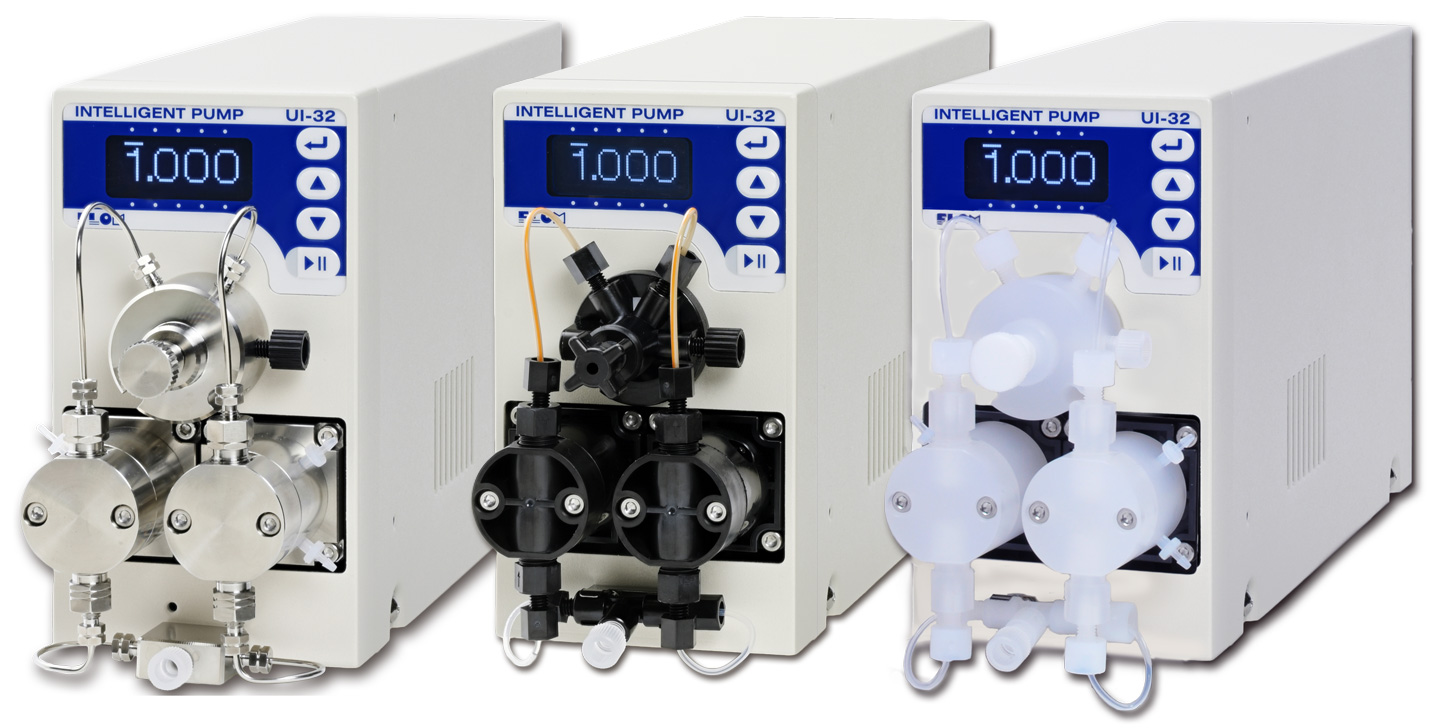

リニア駆動脈流制御送液ポンプ　Intelligent Pump UI-32 シリーズ　

高精度送液と圧倒的な使いやすさ

・無脈流により近い低脈流連続送液が可能
・気泡混入によるトラブルを大幅に低減
・プランジャーシールの長寿命化
・便利な３つの送液モードを搭載
・圧力上限、下限リミッター装備
・場所を取らないコンパクト設計
・通信制御に対応
・ヘッド材質はSUS、PEEK、PCTFEより選択可能

制御ソフトウェア FlowScheduler
自動圧力調整装置（BP-11）
ローラーポンプ
（WP-21）
製品名 インテリジェントポンプ
型式  UI-32-110S  UI-32-110P  UI-32-410S UI-32-410P
ヘッド材質 SUS316   PEEK  SUS316 PEEK
最大吐出圧力*¹ 40 MPa  20 MPa  5 MPa   5 MPa
設定流量範囲  0.001 ~ 9.999 mL/min 0.01 ~ 99.99 mL/min
1ヘッド吐出量 80 μL 718 μL
プランジャーストローク 10 mm
流量再現性*² < 0.3 % RSD
ただし 0.1 ~ 5 mL/min において 		  < 0.3 % RSD
ただし 1 ~ 50 mL/min において
流量精度*² ± 2.0 % or 2 μL/minの
いずれか大きい値以下
 (5 mL/min 以下において)		 ± 2.0 % or 20 μL/min の
いずれか大きい値以下
(50 mL/min以下において)
送液モード 定流量送液 , 定圧力送液 , タイマー送液
送液安全機能 圧力上限リミッター , 圧力下限リミッター
圧力表示正確度  ± 0.2 MPa
接液部材質 SUS仕様 : サファイア , ルビー , PCTFE , PFA , UHMW-PE , FFKM ,
エルジロイ*³ , PEEK , SUS316
PEEK仕様 : サファイア , ルビー , PCTFE , PFA , UHMW-PE , FFKM , PEEK
外部入出力信号 入力 : START / STOP , 出力 : ERROR /
FUNC (READY / END /RUN のいずれかを割り当て)
DC1-5V 入力 : 流量設定 , DC1-5V 出力 : 圧力モニター
通信  RS232C , RS485 (フロムデバイスネットワーク)
寸法  144 (H) × 79 (W) × 240 (D) mm , 突起部を除く
質量  約 3.8 kg 約 3.0 kg   約 3.8 kg 約 3.0 kg
電源仕様 AC100 ~ 240V (50 / 60 Hz) , MAX 80 VA
使用温度範囲  5 ~ 40℃ , 20 ~ 80 % RH (結露がないこと)
*1: 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
*2: フロム社指定条件下でのテストデータです。
*3: エルジロイ (ELGILOY®)は、Elgiloy Specialty Metals 社の商標です。

インテリジェントポンプ

品名型式入数Cat.No.価格
インテリジェントポンプ SUS仕様UI-32-110S1台9035-00401625,000
インテリジェントポンプ PEEK仕様UI-32-110P1台9035-00402585,000
インテリジェントポンプ SUS仕様UI-32-410S1台9035-00404715,000
インテリジェントポンプ PEEK仕様UI-32-410P1台9035-00405695,000

※PCTFE仕様ポンプの価格についてはお問い合わせください。
