フロム社製ポンプ

シングルプランジャーポンプ　SP-3シリーズ

ポンプについて
ポンプ用アクセサリー

新設計の駆動部を採用したシングルプランジャーポンプです。 脈流ダンパーを併用することで
脈流の少ない連続送液ができます。

高性能シングルプランジャーポンプ

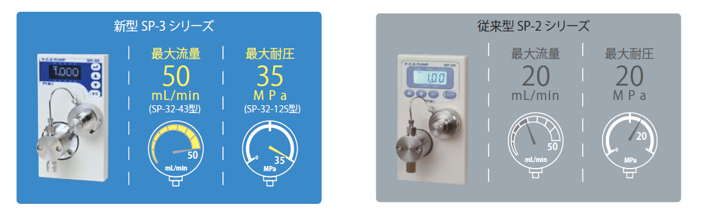

「設定流量範囲の拡大」と「耐圧性能を向上」したことで、幅広い用途でお使いいただける　
　ポンプになりました。

接液材質は耐圧・耐食性に優れたステンレス仕様をはじめ、
ノンメタル・イナートのご要望に適したPEEK仕様からお選びいただけます。

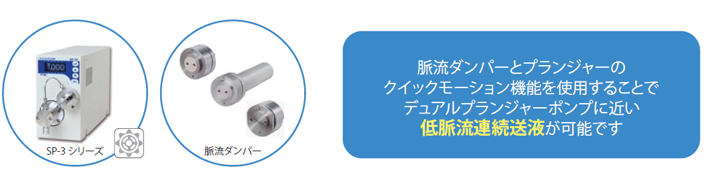

コストパフォーマンスに優れた低脈流送液

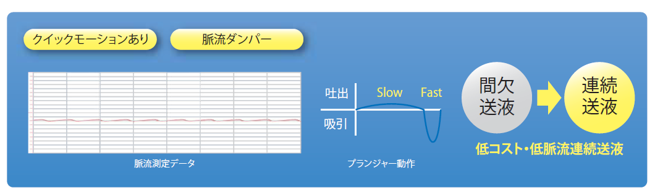

UIシリーズ、KPシリーズにて定評のある「低脈流連続送液」を、SP-3 シリーズを用いて可能にするプランの
ご提案です。脈流ダンパーをプラスすることで、低価格で脈流の少ない送液が可能になります。
「高圧」「中圧」「低圧」3種類の脈流ダンパーをご用意いたしました。

シングルプランジャーポンプPCS Pump SP-32 シリーズ　

圧力センサー搭載のシングルポンプ

・信頼性の高いカム駆動方式を採用
・最大設定流量にて連続送液が可能

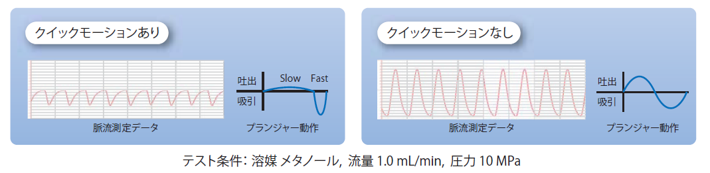

・送液を最適化するクイックモーション
　機能を搭載
・圧力センサーを搭載し、圧力上限/下限
　リミッターを装備
・設定流量やポンプヘッド材質の異なる8機種を
　ラインアップ
・選べる3つの送液モード
・通信制御に対応


型式  SP-32-12S  SP-32-12P  SP-32-13S  SP-32-13P
ヘッド材質  SUS316   PEEK  SUS316  PEEK
 最大吐出圧力*¹  35 MPa  20 MPa 25 MPa   20 MPa
設定流量範囲  0.001 ~ 2.500 mL/min   0.001 ~ 5.000 mL/min
 1ヘッド吐出量  16 μL 32 μL
 プランジャーストローク  2 mm 4 mm
 流量再現性*²  < 0.5 % RSD (ただし 0.100 mL/min 以上において)
流量精度*²  ± 2.0 % or ± 2 μL/min のいずれか大きい値以下
型式  SP-32-42S   SP-32-42P SP-32-43S   SP-32-43P
 ヘッド材質 SUS316   PEEK SUS316   PEEK
最大吐出圧力*¹  5 MPa   5 MPa 2 MPa   2 MPa
設定流量範囲   0.01 ~ 25.00 mL/min  0.01 ~ 50.00 mL/min
 1ヘッド吐出量  144μL 287μL
プランジャーストローク   2 mm  4 mm
 流量再現性*²  < 0.5 % RSD (ただし 1.00 mL/min 以上において)
流量精度*²  ± 2.0 % or ± 20 μL/min のいずれか大きい値以下

 特殊機能  クイックモーション機能 , 定流量送液 , タイマー送液 , 定圧力送液 ,
圧力上限 / 下限リミッター
圧力表示正確度  ± 0.2 MPa
接液部材質（SUS仕様 ）  サファイア , ルビー , PCTFE , PFA , UHMW-PE , FFKM ,
エルジロイ*³ , PEEK , SUS316
接液部材質（PEEK仕様 ）  サファイア , ルビー , PCTFE , PFA , UHMW-PE , FFKM , PEEK
外部入出力信号  入力 : START / STOP ,
出力 : ERROR /FUNC(READY / END / RUN のいずれかを割り当て)
DC1-5V入力：流量設定、DC1-5V出力：ー
 通信 RS232C,RS485（FLOM製品間通信）
 寸法 144(H)×79(W)×240(D)mm,突起部を除く
 質量 約2.8kg
電源仕様   DC24V,MAX30W(ACアダプター付属)


*1: 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
*2: フロム社指定条件下でのテストデータです。
*3: ELGILOY®は、Elgiloy Specialty Metals 社の商標です。

SP-32シリーズ

品名型式入数Cat.No.価格
シングルポンプ SUS仕様SP-32-12S1台9035-00412330,000
シングルポンプ PEEK仕様SP-32-12P1台9035-00413290,000
シングルポンプ SUS仕様SP-32-13S1台9035-00414330,000
シングルポンプ PEEK仕様SP-32-13P1台9035-00415290,000
シングルポンプ SUS仕様SP-32-42S1台9035-00416330,000
シングルポンプ PEEK仕様SP-32-42P1台9035-00417310,000
シングルポンプ SUS仕様SP-32-43S1台9035-00418330,000
シングルポンプ PEEK仕様SP-32-43P1台9035-00419310,000

シングルプランジャーポンプPCS Pump SP-31 シリーズ　

圧力センサー非搭載のシングルポンプ

・信頼性の高いカム駆動方式を採用
・最大設定流量にて連続送液が可能
・送液を最適化するクイックモーション
　機能を搭載
・圧力センサー非搭載。コストパフォーマンスに
　優れたモデル
・設定流量やポンプヘッド材質の異なる8機種を
　ラインアップ
・選べる2つの送液モード
・通信制御に対応


型式 SP-31-12S  SP-31-12P SP-31-13S SP-31-13P
ヘッド材質 SUS PEEK SUS PEEK
最大吐出圧力*¹ 35MPa 20MPa 25MPa 20MPa
設定流量範囲 0.001～2.500ｍL/min 0.001～5.000ｍL/min
1ヘッド吐出量 16µL 32µL
プランジャーストローク 2mm 4mm
流量再現性*¹  <0.5％RSD(ただし0.100ｍL/min以上において)
流量精度*² ± 2.0％or±２µL/minのいずれか大きい値以下

型式 SP-31-42S SP-31-42P SP-31-43S SP-31-43P
ヘッド材質 SUS PEEK SUS PEEK
最大吐出圧力*¹ ５MPa ５MPa ２MPa ２MPa
設定流量範囲 0.01～25.00ｍL/min 0.01～50.00ｍL/min
1ヘッド吐出量 143µL 285µL　
プランジャーストローク 2mm 4mm
流量再現性*² <0.5%RSD(ただし1.00ｍL/min以上において)　
流量精度*² ±2.0％or±20µL/minのいずれか大きい値以下

特殊機能 クイックモーション機能,定流量送液,タイマー送液
圧力表示正確度 ー
接液部材質(SUS仕様) サファイア,ルビー,PCTFE,PFA,UHMW-PE,エルジョイ*³,PEEK
接液部材質(PEEK仕様) サファイア,ルビー,PCTFE,PFA,UHMW-PE,FFKM
外部入出力信号 入力：START/STOP
出力：ERROR/FUNC(READY/END/RUNのいずれか割り当て)
DC1-5V入力：流量設定,DC1-5V出力：ー
通信 RS232C,RS485(FLOM製品間通信)
寸法 144(H)×79(W)×240(D)mm,突起部を除く
質量 約2.8kg
電源仕様 DC24V,MAX30W(ACアダプター付属)

*1: 最大吐出圧力は瞬間最大圧力であり、最大流量時の常用最大吐出圧力を意味するものではありません。
*2: フロム社指定条件下でのテストデータです。
*3: エルジロイ (ELGILOY®) は、Elgiloy Specialty Metals 社の商標です。

SP-31シリーズ

品名型式入数Cat.No.価格
シングルポンプ SUS仕様SP-31-12S1台9035-00420310,000
シングルポンプ PEEK仕様SP-31-12P1台9035-00421280,000
シングルポンプ SUS仕様SP-31-13S1台9035-00422310,000
シングルポンプ PEEK仕様SP-31-13P1台9035-00423280,000
シングルポンプ SUS仕様SP-31-42S1台9035-00424310,000
シングルポンプ PEEK仕様SP-31-42P1台9035-00425300,000
シングルポンプ SUS仕様SP-31-43S1台9035-00426310,000
シングルポンプ PEEK仕様SP-31-43P1台9035-00427300,000
