送液ポンプ制御ソフトウェア FlowScheduler Ver.2.0

単品カタログ

FlowScheduler Ver.2.0は、スタンドアロンでの送液ポンプの使いやすさを追求した送液ポンプ専用の制御ソフトウェアです。フロー合成等の様々な用途で使用可能です。

最大10 台の送液ポンプと10 台の切換バルブを同時に制御が可能

ジーエルサイエンス社製及びフロム社製のポンプであれば、組み合わせは自由で最大10 台まで同時制御が可能です。切換バルブはフロム社製VA-21 シリーズを最大10 台まで同時制御可能です。

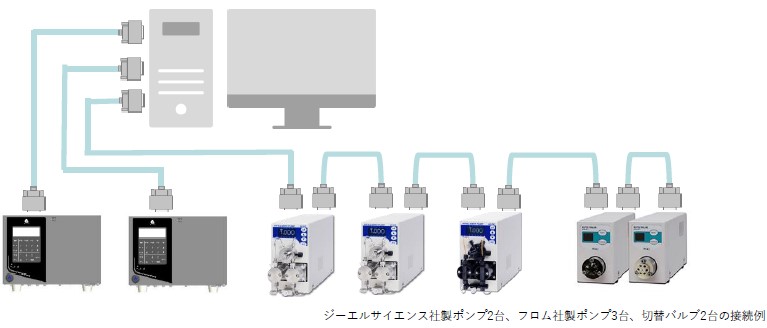

シリアルポート数について
・ジーエルサイエンス社製　：使用する台数分のシリアルポートが必要
・フロム社製　　　　　　　：1つのシリアルポートと装置間の接続ケーブルが必要

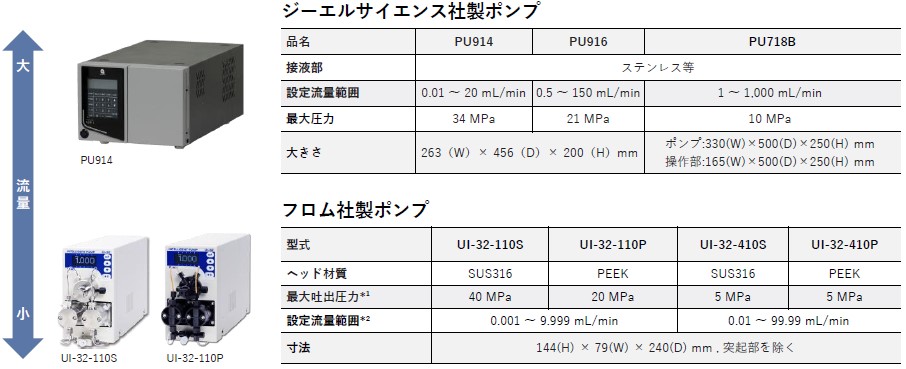

豊富な送液ポンプのラインアップ(0.0001～1,000mL/min)

微小流量ポンプから大流量ポンプまでラインナップ。様々な流量で制御が可能です。

マイクロポンプ

汎用ポンプ

大流量ポンプ

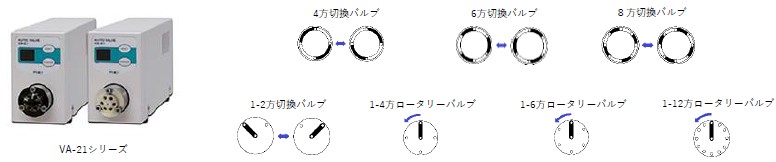

選べる切換バルブのラインナップ

接続配管は1/16”、1/8”（もしくは3.0mm）から選択。微小流量から大流量まで対応可能です。

VA-21 シリーズ

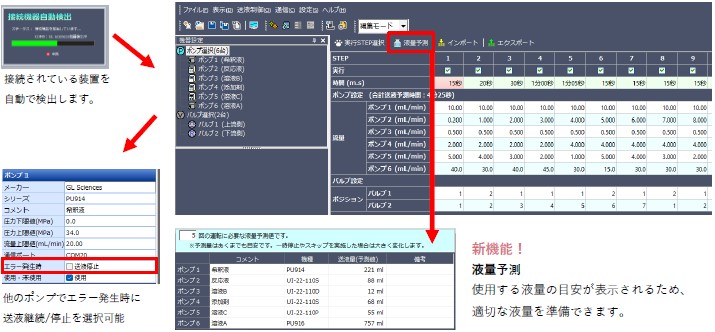

ステップ毎に任意の時間・流量・バルブポジションの設定が可能

プログラムは最大50ステップ、最長9999分(約166時間)までスケジュールを設定できます。

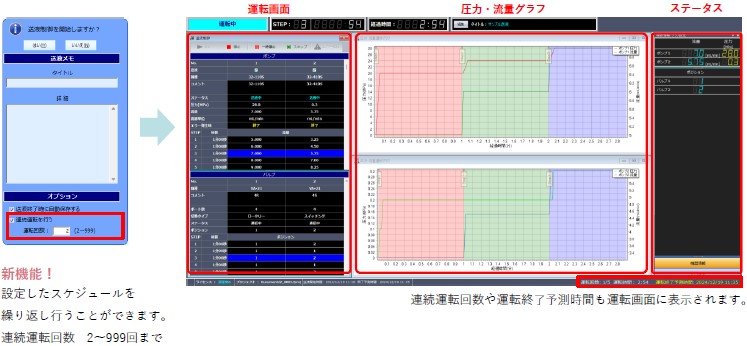

制御状態を一覧で確認できる運転画面

各ポンプの制御状態（圧力・流量・ステップ・経過時間）が一目で確認できます。

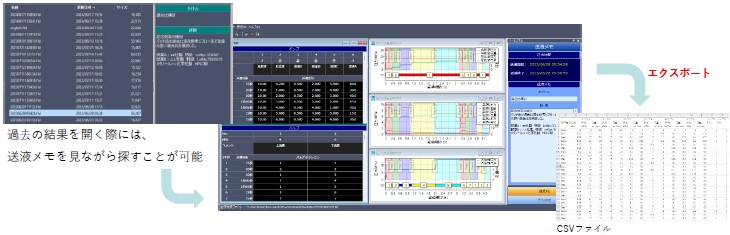

FlowScheduler Viewerでいつでも過去データの閲覧が可能

FlowScheduler ViewerでライセンスのないPCからでも保存した過去のデータを閲覧できます。
また、CSVファイルとしてエクスポートすることもできます。

仕様

　　制御対象ポンプ：ジーエルサイエンス製 PUシリーズ
　　　　　　　　　　フロム社製UIシリーズ、MP シリーズ

　　送液プログラム：最大50ステップ
　　　　　　　　　　送液設定時間は最長9999 分（166 時間39 分）
　　　　　　　　　　各ポンプの送液流量
　　　　　　　　　　各バルブのポジション

　　圧力グラフ　　：各ポンプの設定流量、圧力遷移を1秒単位でグラフ表示
　　　　　　　　　　各ステップでのバルブポジション表示
　　　　　　　　　　グラフの保存、読み出し
　　　　　　　　　　CSV形式でエクスポート出力が可能
　　　　　　　　　　複数グラフの同時表示、個別表示選択

注）ジーエルサイエンス製ポンプ接続：RS232Cストレートケーブル
　　フロム社製ポンプ接続：RS232Cクロスケーブル
　　PCにRS232Cケーブル用のポートがない場合は、USBシリアル変換ケーブルが必要です。

推奨動作環境

機能	概要
OS	Windows10 Pro、Windows11 Pro
CPU	第10世代インテルCore i5　ベース周波数2.0GHz以上
メモリ	8GB以上
ハードディスク	SSD 256GB 以上推奨
モニター解像度	FHD（1920×1080）
USBポート（2.0以上）	三個以上　USBでRS232Cを拡張する場合は数による
シリアルポート	制御ポンプ台数分必要注1)フロム社製UIポンプをRS485で制御する場合は15 台まで接続可能注2)USB-RS232C変換で拡張する場合は、USBHubの使用不可

対応ポンプ一覧

ジーエルサイエンス製	フロム社製
ジーエルサイエンス製ポンプ	フロム社製ポンプ
PU714・PU714i・PU714M	UI-22-110S・UI-22-110P・UI-22-110D
PU716・PU716B・PU716M	UI-22-410S・UI-22-410P・UI-22-410D
PU717B
PU718
PU914
PU916

品名	概要	Cat.No.	価格
FlowScheduler Ver.2.0 通常版	最大10台のポンプを同時制御可能	7810-40000	1,200,000
FlowScheduler Ver.2.0 通常版追加ライセンス	通常版ご購入者限定の追加ライセンス・通常版と同機能	7810-40001	120,000
FlowScheduler Ver.2.0 アカデミック版	学校等の教育機関向けパッケージ	7810-40002	600,000
FlowScheduler Ver.2.0 アカデミック版追加ライセンス	アカデミック版の追加ライセンス	7810-40003	60,000

注1）フロム社製バルブのみをFlowSchedulerでは制御できません。特注では対応可能な場合もあるのでお問い合わせください。
注2）フロム社製バルブ(VA-21シリーズ)は通信制御設定が必要な場合がございますので、詳細につきましては株式会社フロムへお問い合わせください。

体験版ダウンロード

FlowSchedulerの体験版（1台のポンプのみ制御）をご希望の方は、下記よりダウンロードしてください。

体験版はこちら
