ポンプについて

• 総合カタログNo.31未掲載

1．プランジャーポンプの構造と特徴

フロム社製プランジャーポンプには、リニア駆動とカム駆動の２つのタイプがあります。

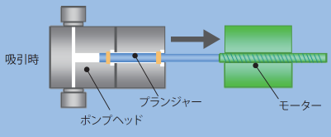

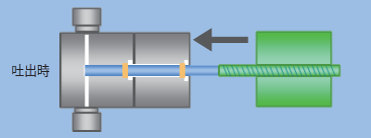

●　リニア駆動式(UI シリーズ, MPシリーズで使用)

リニア駆動とは、プランジャーがモーター軸と同軸上で動作する方式です。
プランジャーは左右交互に動きます。

左右のポンプヘッドをそれぞれ独立して制御
カム駆動式と比較してプランジャーストローク長が約2.5倍になるため、強力な吸引/吐出を実現

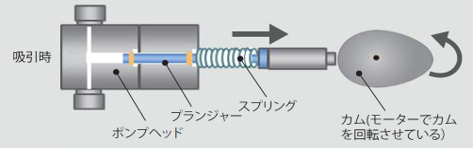

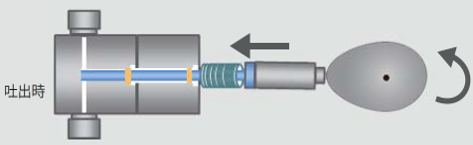

●　カム駆動式( SPシリーズで使用)

カム駆動とはモーターの円運動を直線運動に変えるためにカムを使っています。
カムでプランジャーを押す力を作り、スプリングでプランジャーを戻す力を作ります。

2.　プランジャーポンプ選択の目安

フロム社では、送液機構や流量設定範囲の異なるさまざまな機種のプランジャーポンプをラインアップ
しています。また、ポンプヘッドの材質としても、SUS、PEEK、PCTFEを取り揃えていますので、
用途や目的に合わせて選択していただけます。

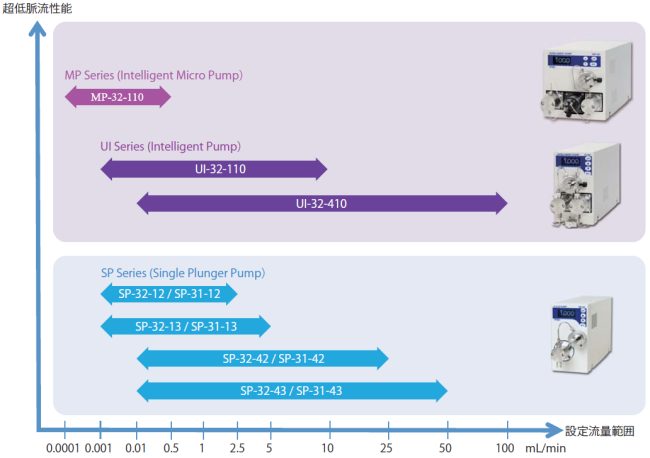

●　ポンプ選択の目安１（脈流性能と設定流量範囲）

●　ポンプ選択の目安2（ポンプヘッド材質）

※1　機種によって異なります。
