EDAX ORBIS II エネルギー分散型微小部蛍光X線分析装置

• 総合カタログNo.31未掲載

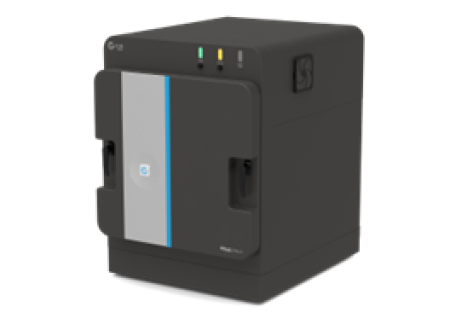

EDAX Orbis II マイクロフォーカス蛍光Ｘ線 (micro-XRF) システムは、比類のない柔軟性と使いやすさを備え、非破壊で高性能な元素分析を実現します。マイクロXRFのあらゆるアプリケーションにおいて卓越した性能を発揮するように設計されたOrbis IIは、極小粒子から大型で複雑な試料まで、あらゆる試料を迅速かつ正確に分析することを可能にします。

特長

高速マッピング

強化されたステージマッピングと最適化されたステージコントロールにより、ステージ移動時間が3～4分の1に短縮され、より高速で効率的なスキャンが可能になります。これらの進歩により、より短時間で高品質なデータが得られるため、1日に分析できる試料数が増え、ラボの生産性を最大限に高めることができます。

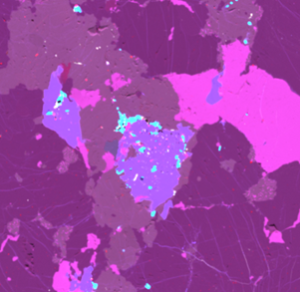

左図は、
【15 mm x 15 mmの床タイル材を、管電圧50 kV・管電流1,000 µA】
で測定した例です。

30 µmφのポリキャピラリー光学系により、15 µmのステップサイズと200 msのピクセル時間で高解像度のマッピングが可能になりました。

2つのモデル

　Orbis II Plus

　特許取得済みのシリコンナイトライドウィンドウを採用した30 mm²のX線検出器を搭載しています。
　最大250,000カウント/秒（cps）のスループットを実現します。

　Orbis II Super

　ベリリウムウィンドウを採用した70 mm²のX線検出器を標準装備し、最大450,000 cpsのスループットを
　実現します。Orbis II Superには、分析ニーズに合わせてシリコンナイトライドウィンドウへ変更する
　オプションも用意されています。

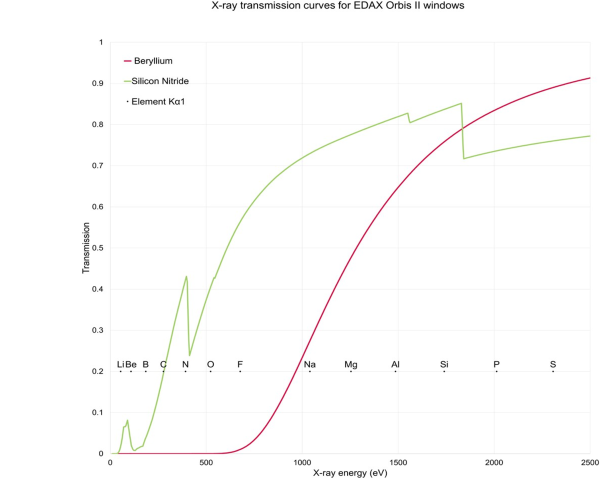

　下図は、EDAX Orbis IIの2種類のウィンドウオプションの透過率曲線を示したグラフです。

　ベリリウムウィンドウ（赤）は高いX線エネルギーで高い透過率を示し、
　シリコンナイトライドウィンドウ（緑）は低いX線エネルギーで優れた性能を示します。
