5章 標準ガス用調整器の選定

標準ガスの調製および供給工程において、ボンベ用圧力調整器は高圧ガスを安定した流量・圧力に減圧するための不可欠な器具です。しかし、調整器の選定誤りや不適切な取扱いは、標準ガス濃度の著しい低下や二次汚染を引き起こす最大の要因となります。特にVOC（揮発性有機化合物）やトレースレベル（ppm〜ppb/ppt）の微量成分を対象とする分析では、調製データの信頼性と再現性を担保するために、適切な調整器の選定基準および導入時のパージ手順を遵守しなければなりません。

5-1.標準ガス用圧力調整器選定のポイント

標準ガスの安定供給および分析精度の確保には、調整器の接ガス部の材質選定が極めて重要です。用途および対象ガスの性質に応じた材質を選定してください。

ダイヤフラムおよび内部構造（金属部）：
一般的な真鍮（ブラス）製調整器は、内部の微小な空隙や表面粗さによりVOCや極性化合物の吸着が生じる恐れがあります。そのため、微量VOC分析や反応性・腐食性ガスの使用時には、ステンレス鋼（SUS316/SUS316L相当以上）の高純度用調整器を選定してください。

シール材・ダイヤフラム膜（非金属部）：
ゴム材料（Buna-NやViton等）や樹脂材料は、有機溶剤の吸着・脱離やガス透過、アウトガスによる二次汚染の原因となります。シール部はメタルシール構造のものを優先し、一般的なゴム製品の使用は極力避けてください（PFAやPTFE等のフッ素樹脂・メタルシールを推奨）。

デッドボリュームの少ない流路設計：
標準ガスの導入時に「加圧・放圧サイクルパージ」を効率的に実施するために、調整器内部のデッドボリューム（内部容積）が小さく設計されていることが重要です。デッドボリュームが少ないと、配管内の空気や過去に使用したガスの置換が短時間・少量のガスで行えます。

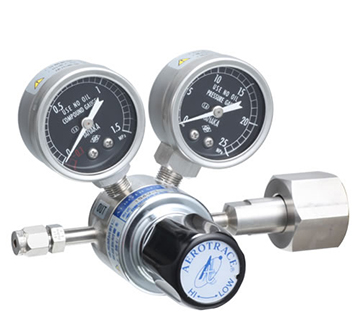

「ATRシリーズ」は、有害大気汚染物質測定用標準ガスや大気観測、環境測定用に開発された超高純度・標準ガス用圧力調整器です。メタルダイヤフラムの採用により優れた低リーク性と純度維持能力を実現しているほか、ローデッドボリューム構造により高いガス置換性を備えています。

5-2.システム導入時の「パージ（置換）」の重要性

ボンベに調整器を取り付けた直後、調整器の内部および一次側・二次側配管内には大気（空気、水分、酸素等）が充填されています。パージを行わずにガスを通気した場合、以下の問題が生じます。

濃度の変動と応答の遅れ：
配管内に残存する空気によって標準ガスが希釈されるほか、水分や酸素が配管内壁に作用して微量成分の吸着や化学分解を引き起こし、調製濃度の低下や不確かさの増大を招きます。

分析系への汚染：
外部から混入した水分やVOC成分がキャニスターやサンプリングバッグ、分析装置（GC-MS等）へ流入し、ブランク値の上昇の原因となります。

【推奨されるパージ手順】
調整器取り付け時は、単にガスを垂れ流すフラッシングだけでは圧力計のブルドン管やダイヤフラム裏などのデッドスペースに入り込んだ空気を完全に除去できません。「加圧・放圧サイクルパージ」を繰り返し行い、調整器内部および配管経路の完全なガス置換を行ってから希釈作業・調製作業を開始してください。

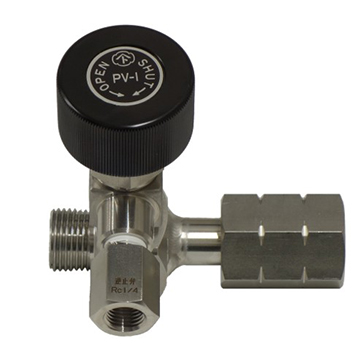

調整器内に入り込んだ大気を完全に抜き切るには手間がかかります。パージバルブ付きの調整器を使用するか、後付けでパージバルブを増設することで、ボンベ接続部に残った大気成分を効率的に排出でき、調整器内への大気混入リスクを最小限に抑えられます。

5-3. 配管・接続ラインの注意点

配管材質と太さ（デッドボリューム）
配管にはSUS316や、吸着性が極めて低いPTFE / PFA（フッ素樹脂）チューブを使用します。一般的なゴムチューブやシリコンチューブはガスが透過・吸着するため厳禁です。
配管長は必要最小限にし、内径の細いチューブを選ぶことで、デッドボリュームと過剰なガス消費を抑えます。

サンプリング時の「共洗い（フラッシング）」
配管を接続した後、標準ガスをサンプリングバッグやシリンジに採る前に、流路に十分な量の標準ガスを一定時間流し続けて共洗いを行います。これにより、配管内壁の平衡状態（吸着飽和）を作り出し、過渡的な濃度低下を防ぎます。
