製品情報

ガスフィルター

クリックオンスーパークリーントラップを使用すると、99.9999%*純度と同等の精製ガスを得ることが可能です。キャリアガス中の不純物の中で、特に水分の除去について注意する必要があるため、全てのキャリアガスラインにモイスチャートラップを設置することをお薦めします。

トラップ本体を交換する際、専用のクリックオンコネクターに内蔵されたチェックバルブによりガスがストップするため、外気が混入することがありません。また、工具無しで取り外しが可能なため、簡単に交換作業が行えます。モイスチャートラップとハイドロカーボントラップを併用する場合、後段にモイスチャートラップを接続することにより、ハイドロカーボントラップ中の水分も除去することができます。

※:ガス出口純度
  流量2L/min以下の時 (純度レベル> 99.9999%、不純物 < 0.1ppm)
注)オキシゲントラップに入る前のガス中の最大酸素濃度は、0.5%です。

仕様

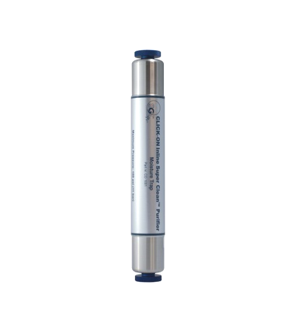

モイスチャートラップ

3001-18331

水分を除去するフィルターです。すべてのキャリアガスラインにモイスチャートラップを設置することをお勧めします。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : 不活性ガス,He,Air,H2
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : H2O 21g

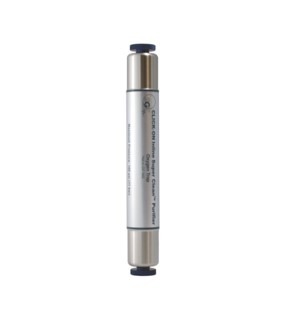

オキシゲントラップ

3001-18332

キャリアガス中の酸素を除去するフィルターです。酸素によるカラムへのダメージを防ぎます。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : 不活性ガス
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : O2 450mL

ハイドロカーボントラップ

3001-18333

有機不純物の除去用フィルターです。モイスチャートラップとハイドロカーボントラップを併用する場合、後にモイスチャートラップを接続することにより、ハイドロカーボントラップ中の水分も除去することができます。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : 不活性ガス,He,Air,H2
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : HC 36g(n-butane換算)

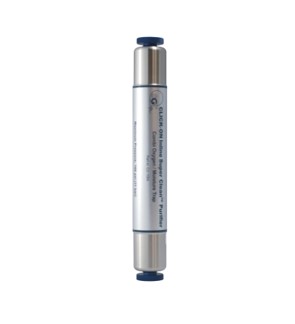

オキシゲン / モイスチャートラップ

3001-18334

オキシゲントラップとモイスチャートラップが一体型になったキャリアガス精製に有効なフィルターです。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : 不活性ガス,He
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : O2 225mL,H2O 10g

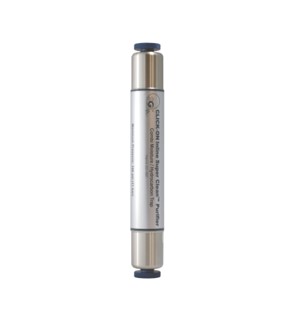

モイスチャー / ハイドロカーボントラップ

3001-18336

モイスチャートラップとハイドロカーボントラップの一体型です。FIDの燃焼ガス用の精製フィルターとして最適です。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : 不活性ガス,He,Air,H2
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : H2O 10g,HC 18g(n-butane換算)

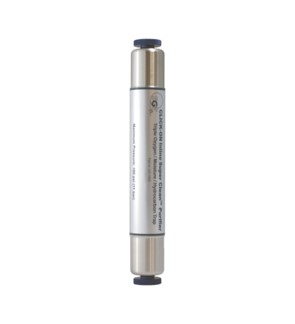

オキシゲン / モイスチャー / ハイドロカーボントラップ

3001-18335

オキシゲントラップ、モイスチャートラップ、ハイドロカーボントラップの3種類が一体型になったフィルターです。キャリアガス中の不純物が1本で除去でき経済的に使用できます。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : 不活性ガス,He
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : O2 150mL,H2O 6g,HC 12g(n-butane換算)

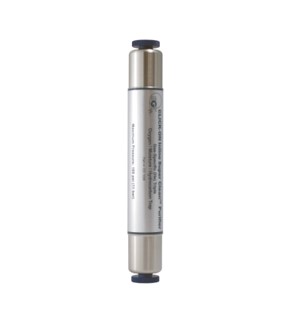

オキシゲン / モイスチャー / ハイドロカーボントラップ(Heパージ済)

3001-18338

Heガスを置換した3種類フィルターの一体型で、GC/MSのHeキャリアガス精製に最適です。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : He
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : O2 150mL,H2O 6g,HC 12g(n-butane換算)

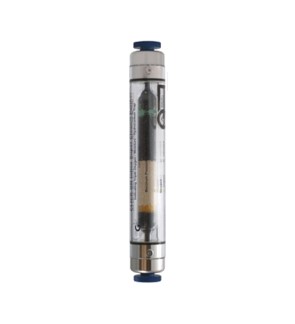

オキシゲン / モイスチャー / ハイドロカーボントラップ(Heパージ済・インジケーター付)

3001-18337

Heガスを置換した3種類フィルターの一体型で、GC/MSのHeキャリアガス精製に最適です。フィルター交換時期が判断できるインジケーターが付いています。

精製後ガス純度 : >99.9999 %(流量2L/min以下の時)
最 大 圧 力 : 11bar(160psi)
最 大 流 速 : 25 L/min
有 効 ガ ス : He
サ イ ズ   : φ 32 × 200 mm
重 さ     : 0.6 kg
吸 着 容 量 : O2 32mL,H2O 2g,HC 1.5g(n-butane換算)

品名フィルターP/NSDS入数Cat.No.価格
クリックオン トラップモイスチャーCO1001JPN1本3001-1833122,700
クリックオン トラップオキシゲンCO10021本3001-1833223,100
クリックオン トラップハイドロカーボンCO1003JPN1本3001-1833322,700
クリックオン トラップモイスチャー/オキシゲンCO10041本3001-1833422,700
クリックオン トラップモイスチャー/ハイドロカーボンCO10071本3001-1833622,700
クリックオン トラップモイスチャー/オキシゲン/ハイドロカーボンCO1005JPN1本3001-1833522,700
クリックオン トラップモイスチャー/オキシゲン/ハイドロカーボン Heパージ済CO1006JPN1本3001-1833829,400
クリックオン トラップ+インジケーターモイスチャー/オキシゲン/ハイドロカーボンCO1051JPN1本3001-1833729,400

注)上記トラップには、クリックオンコネクターは含まれていません。
  ご使用の配管サイズに応じて、下記のクリックオンコネクターを選択してください。

品名備考P/N入数Cat.No.価格
クリックオンコネクター真鍮 1/4"CO20012個3001-1833912,600
クリックオンコネクターSUS 1/4"CO20102個3001-1834115,400
クリックオンコネクター真鍮 1/8"CO20022個3001-1834010,200
クリックオンコネクターSUS 1/8"CO20112個3001-1834213,400
クリックオンコネクターSUS 直列接続用CO20201個3001-1834314,200
クリックオンコネクター壁面取付金具CO30024個3001-183459,100
変換ジョイントSUS 島津-1/8"(長さ30mm、SMM型)2個3001-179719,800
Oリングフッ素樹脂CO300110組3001-183444,800
