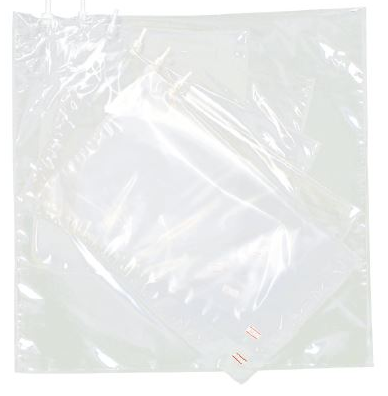

サンプリングバッグ

サンプリングバッグから捕集剤への接続

• 総合カタログ No.31未掲載

サンプリングバッグを使用して捕集した試料ガスをアルデヒド捕集カートリッジや加熱脱離捕集管に接続する方法の2つを紹介致します。

アルデヒド捕集カートリッジに接続する方法

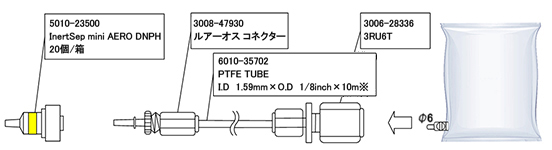

サンプリングバッグの外径6mm(Φ6)のスリーブからInertSep mini AERO DNPHまでの接続例です。外径6mmから外径1/8"のチューブを接続するのに必要な変換PTFEジョイントのレデューシングユニオンを使用し、接続した1/8"のチューブにルアーロックコネクターを接続します。

加熱脱離捕集管に接続する方法

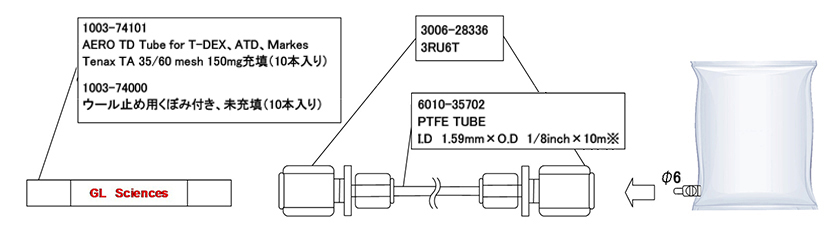

サンプリングバッグの外径6mm(Φ6)のスリーブから外径6mmの加熱脱離捕集管AERO TD Tube までの接続例です。
外径6mmから外径1/8"のチューブを接続するのに必要な変換PTFEジョイントのレデューシングユニオンを使用し、接続した1/8"のチューブに外径6mmの捕集管を接続できるよう上記と同じレデューシングユニオンを使用します。
