卓上型引張圧縮試験機　MCTシリーズ（フォーステスター）

総合カタログ No.31P.1067

フォースゲージ・プッシュプルゲージに代わる力測定機
卓上型引張圧縮試験機　MCTシリーズ（フォーステスター）

『強さ』が見える!
カラータッチパネル採用・・・簡単操作で高精度

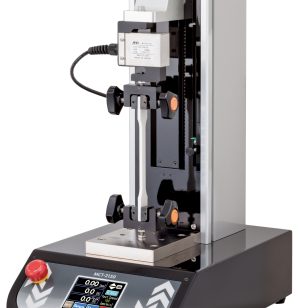

汎用型のMCT-1150と、高精度なボールネジ及びクロスヘッドを厚くした高剛性・高耐久性のMCT-2150の2機種をご用意

・カラータッチパネルで視認性がよく簡単操作
・高精度なロードセル付属で、電源を入れればすぐに使用可能
・試験速度がデジタルで簡単に設定可能
・変位表示を標準装備
・パソコン取込みソフトウェア標準付属
・今までフォースゲージやプッシュプルゲージでご使用されている治具（アタッチメント）もご使用可能
M6ネジ仕様のもので、M6オネジアダプタ使用時
・ミニプリンタAD-8126(別売)と接続し、最大荷重・変位をプリント出力可能
・卓上にて使用可能な省スペース設計　250(W)×405(D)×711(H)mm

仕様

型式	MCT-1150（汎用型）	MCT-2150（高性能型）
最大荷重容量	500N
クロスヘッドストローク	400mm	370mm
有効ストローク^＊1	315mm	285mm
クロスヘッド速度範囲	10～300mm/min：設定値の±5%以内^＊2
クロスヘッド速度設定	デジタル設定：上記範囲内にて1mm/minステップ
クロスヘッド速度と荷重容量	全速度範囲にて最大荷重容量まで試験可能
クロスヘッドリターン速度	選択設定（3速：10、100、300mm/min）
送りネジ	台形ネジ	高精度ボールネジ
荷重測定精度	±0.2%F.S	500N～50N：±0.2%F.S 50N～5N：指示値の±2% 5N以下：±0.1N以内


荷重表示分解能	0.1N	0.01N（100Nを越えた場合0.1N表示）
荷重校正	オートゼロ機能（キャリブレーション不要）
変位表示	000.0mm（最小0.1mm）	00.00mm （最小0.01mm：100mm以上は0.1mm表示）

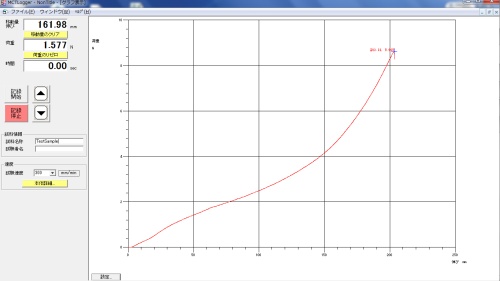

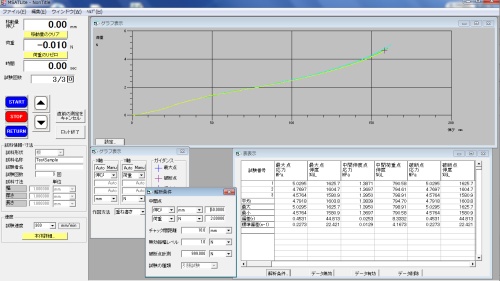

付属ソフトウェア	MCT-Logger	MSAT-Lite
安全機構	1.上下限位置2点のストロークリミッタ 2.オーバロードリミッタ（ロードセル定格の105%を越えると自動停止） 3.非常停止スイッチ


大きさ	幅250×奥行405×高さ711ｍｍ
質量	17kg	18kg
電源	AC90～240V　1φ　50/60Hz
消費電力	90W
環境条件	温度：5～40℃、湿度20～80%RH
推奨環境	23±2℃、湿度：50±10%RH
標準付属品	取扱説明書、500N用ロードセル、PC用ソフトウェア（CD-ROM）、USBケーブル
価格	375,000	500,000

特長

卓上型引張圧縮試験機 MCTシリーズ（フォーステスター）特長

汎用型のMCT-1150（荷重表示分解能：0.1N）と高精度なボールネジ及びクロスヘッドを厚くした高剛性・高耐久性のMCT-2150（荷重表示分解能：0.01N）のラインナップ
省スペース設計で、卓上にて使用可能です。250(W)×405(D)×711(H)mm
電源を入れてすぐに使用可能、高精度なロードセルを付属
- 電源を入れると自動で校正し、すぐに試験が可能です。ロードセルのキャリブレーションは不要です。

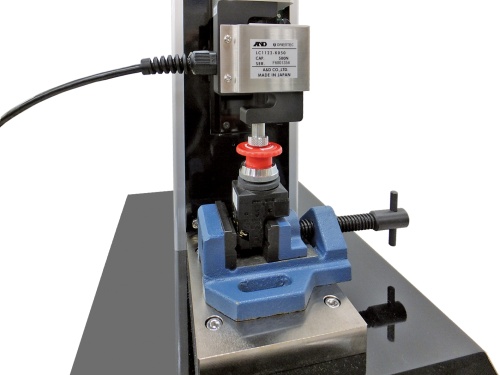

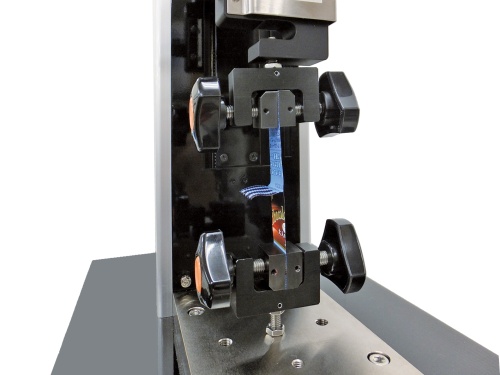

お手持ちの治具を使用可能
- お手持ちのフォースゲージ・プッシュプルゲージでご使用の他社製治具（取付けネジM6のもの）をお使いいただけます。※ M6オネジアダプタ（別売、型式JM-X009-500N）使用時
プリント出力可能
- ミニプリンタAD-8126（別売）と接続し、最大荷重ならびに最大変位をプリント出力可能です。
現場での使用に最適
- 試験速度がデジタルにて簡単に設定可能（1mm/minステップ）です。変位表示を標準装備しています。
