リガク社製蛍光X線分析装置

NEX CG II Series

• 総合カタログ No.31未掲載

次世代偏光光学系エネルギー分散型蛍光X線分析装置

NEX CG II Seriesは、分析精度を重視した偏光光学系のエネルギー分散型蛍光 X 線装置 (EDXRF) です。各種油類や液体、固体、金属、ポリマー、生体試料、粉末試料、ペースト試料、コーティング試料、薄膜試料など、さまざまな種類の試料の主成分および微量成分に対し、迅速に定性分析および定量分析や膜厚測定を行います。

NEX CG II … トレースピークに対する優れた分析性能
NEX CG II+ … より高出力システムを必要とする要求の厳しいアプリケー
　　　　　　ション向けの、100 W X線管を搭載

特長

①　独自の「偏光光学系」と「2次ターゲット」

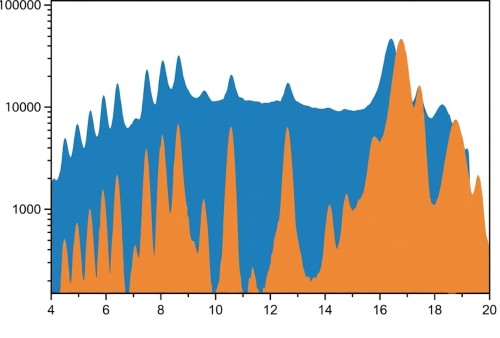

　　　　　　偏光光学系と一般光学系の比較

試料：重金属元素各500ppm含有するオイル

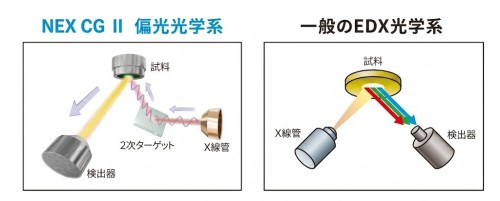

「偏光光学系」
X線の発生源、試料、検出器をそれぞれ90度の角度に配置する技術です。これにより、分析の邪魔になるバックグラウンドノイズを劇的に取り除くことができ、ごく微量な成分もはっきりと高感度で見つけ出します。

左図　オレンジ：偏光光学系（NEX CG Ⅱ）　
　　　　　　青：一般光学系

「2次ターゲット」
従来の装置のようにX線を直接試料に当てるのではなく、一度「2次ターゲット」というクッションを挟んでから照射します。5種類のターゲットを使い分けることで、調べたい元素に合わせた最適な条件で分析が可能です。また、熱に弱い試料へのダメージを抑えられるのも大きなメリットです。

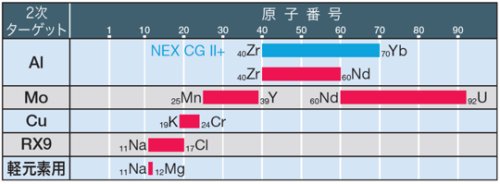

2次ターゲットと測定対象元素

②　らくらく分析

・シンプルな操作画面の「らくらく分析」機能を搭載しており、専門の技術者以外のオペレーターでも
　簡単に扱うことができます。

・通常は基準となる「標準試料」が必要ですが、高度なソフトウェア（RPF-SQX）により、
　標準試料なしでも高精度　な分析が可能です。これにより、コストと手間を大幅に削減できます。

③　形状を問わず、省スペースで手軽に分析

・金属や固体だけでなく、散乱能が高い水などの液体や粉末、ペースト、さらには薄膜など、
　あらゆる状態の試料をそのまま高感度で測定できます。

・冷却水や液体窒素といった特別な設備が不要です。

・コンパクトな卓上サイズで、分析センターや研究室の限られたスペースにも設置しやすい設計です。

・大気、ヘリウム、または真空雰囲気で分析可能です。

活用事例

　　石油・化学分野

ガソリンに含まれる微量な鉛（Pb）やマンガン（Mn）の分析
超低硫黄軽油（ULSD）の定量分析
原油中の有機塩素化合物や、有機溶剤中の塩素分析　　等

　　環境・廃棄物分野

汚染土壌中の有害元素の分析
下水汚泥の成分分析
大気粉塵を捕集したフィルター上の鉛（Pb）分析　　等

　　食品・農業分野

食品や動物用飼料に含まれる、ナトリウム（Na）や
マグネシウム（Mg）といったミネラル成分の分析　　等

　　医薬品分野

医薬品に含まれる微量な不純物の分析による、
安全性や品質のチェック　　等

　　金属・工業材料分野

アルミニウム合金の高精度な分析　　等

仕様
