分析用途におけるストップバルブの選び方

1. 失敗しないバルブ形式選定の考え方

分析用途におけるバルブ選定では、カタログスペックだけで形式を決めてしまうと、後から分析トラブルにつながることがあります。
バルブ形式の使い分けを考える際に重要なのは、まず次の3つの視点です。

「止めるガスは何か？」
　キャリアガス、標準ガス、サンプルガス、パージガスなど、扱うガスの種類によって、
　求められるアウトガス特性やリーク性能は大きく異なります。

「どのレベルの分析か？」
　一般分析か、微量・超微量分析かによって、バルブ由来の影響が無視できるかどうかが変わります。
　分析レベルが高くなるほど、構造やシール方式の違いが結果に直結します。

「開閉の頻度はどれくらいか？」
　開閉回数が多い用途では操作性や耐久性が重要になり、低頻度であれば高純度・低リーク性能を
　優先すべき場合もあります。

これら3つの条件を整理することで、用途に適したバルブ形式が自然と見えてきます。

2. 分析用途で重視すべき評価指標

分析装置に使用するバルブや配管部品では、「流体を制御できる」だけでは不十分です。
分析結果の再現性や検出下限に影響を与えないために、以下の3つの評価項目を重視する必要があります。

１．アウトガス（Outgassing）

アウトガスとは、バルブ内部の材料や表面から放出される揮発性成分のことを指します。
樹脂部品、エラストマー、潤滑剤などは、微量ながら有機成分を放出する場合があり、これが分析系に混入すると、以下のような問題を引き起こします。

・ベースラインの上昇
・ゴーストピークの発生
・検出下限の悪化

特に GC／GC-MS や超微量ガス分析では影響が顕著なため、金属シール構造やオールメタル構造など、
アウトガスの少ない構造・材質の選定が重要です。

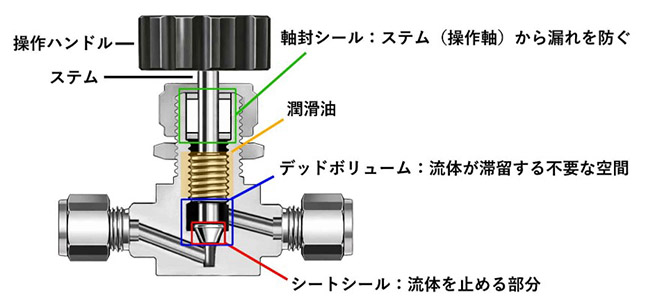

２．ガスリーク量（Leak Rate）

ガスリーク量とは、バルブの軸封部やシール部から外部へ漏れる微小なガス量を示します。
目視では確認できないレベルのリークであっても、分析用途では次のような影響があります。

・キャリアガス純度の低下
・ベースラインの不安定化
・酸素・水分によるカラム／検出器劣化

特に標準ガスや高純度キャリアガスを使用する場合、リーク量が分析精度に直結します。
軸封リークを原理的に排除できるメタルベローズシールや、メタルダイヤフラムによる高いシール信頼性を持つ構造の選定が有効です。

３．デッドボリューム（Dead Volume）

デッドボリュームとは、流体が滞留・滞在してしまう不要な空間のことです。
この滞留部にサンプルや不純物が残留すると、以下の問題が発生します。

・ゴーストピークの発生
・サンプル切替時のクロスコンタミネーション
・洗浄・パージに時間がかかる

特にサンプル切替や低流量分析では、デッドボリュームの大きさが分析挙動を左右します。
流路が単純で、内部容積を最小化した構造が望まれます。

3.バルブ形式別の特徴と使い分け

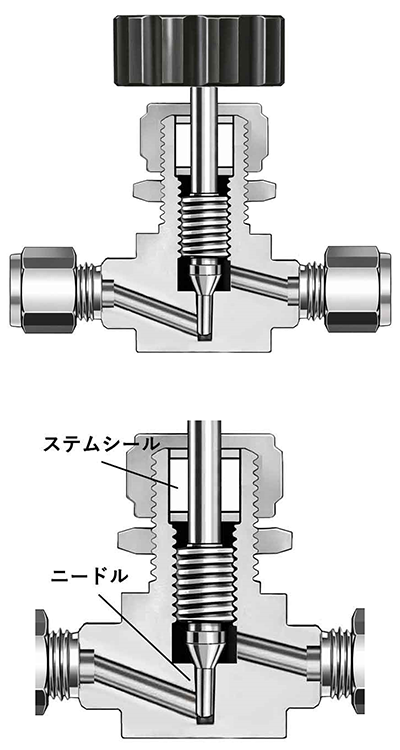

3-1.ニードルバルブ（Needle Valve）

ニードルバルブは、先端が細い針状構造で流量を調整できるバルブです。精密な流量制御に適しますが、完全遮断や低デッドボリューム用途には注意が必要です。

特長
流量を微調整しながら遮断可能
金属同士でシールする構造を持つものが多い
高圧・微流量制御に対応
構造がシンプルで調整・メンテナンスが容易

シール方式
ステム周囲を樹脂やグラファイト製パッキンで締め付けてシールするパッキンシール方式

分析用途での評価
アウトガス：★★★☆☆（樹脂パッキン有無で差）
リーク量　：★★★☆☆
デッドボリューム：中

適した用途
キャリアガスの流量調整
校正ガスの微量導入
GC入口前の手動調整

注意点
完全遮断用途には不向きな場合あり
頻繁なON/OFF操作には操作性注意
締付け状態によりリーク量が変動
樹脂パッキン由来のアウトガスが発生する場合あり

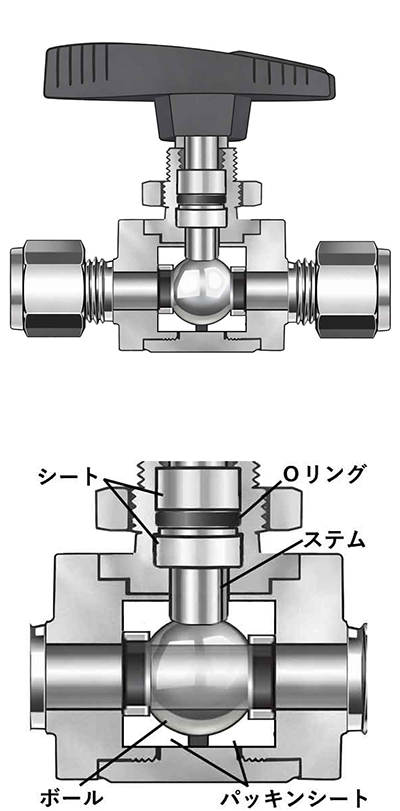

3-2.ボールバルブ（Ball Valve）

ボールバルブは、穴の開いた球体を90度回転させて流体を開閉する
バルブです。

特長
90°回転で全開／全閉
操作トルクが軽く、切替が迅速
フルボア構造が可能で低い圧力損失
構造がシンプルで頑丈なため、長期間の使用に耐える

シール方式
エラストマー製Oリングでステム部やボール部をシール

分析用途での評価
アウトガス：★★☆☆☆（PTFEシートあり）
リーク量　：★★★☆☆
デッドボリューム：やや大

適した用途
ガスラインの主遮断
分析装置のON/OFF切替
パージライン

注意点
開閉操作を酷使した長期間の使用は､ボールとパッキンシート隙間からの漏れ込み(出流れ)の発生に留意が必要
フルボア構造のため、ガスを放出する際は一気に全開にせず、微開にして少し脱圧してから開く
樹脂シート由来のアウトガス
超微量分析・バックグラウンド厳禁用途には注意
ガス種や使用温度に制限あり

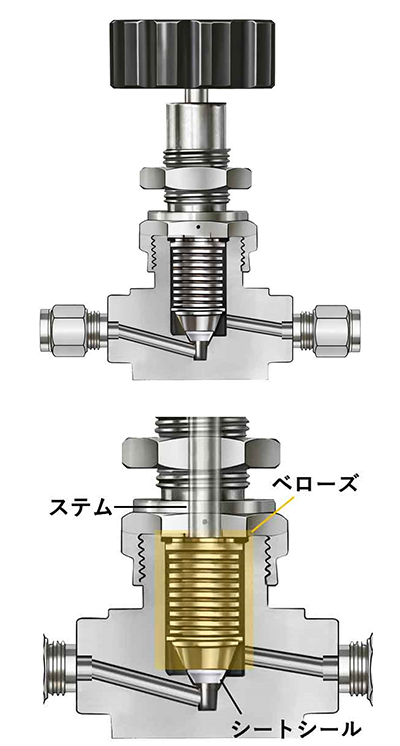

3-3.メタルベローズバルブ（Metal Bellows Valve）

ベローズバルブは、ベローズ（金属製の蛇腹）で
操作部を完全に密封して開閉するバルブです。

特長
金属ベローズで外部を完全シール
樹脂部品を排除可能で、超高純度用途向け
小型のバルブなので、分析ラインに最適

シール方式
金属製ベローズでステムを完全密閉
軸封部が存在しない構造

分析用途での評価
アウトガス：★★★★☆（樹脂シール）
　　　　　　★★★★★（金属シール）
リーク量　：★★★★★
デッドボリューム：小

適した用途
GC/MS キャリアガスライン
標準ガス・反応性ガス
比較的流量の多い超高純度ガスライン

注意点
価格が高め
過度な操作回数には寿命配慮

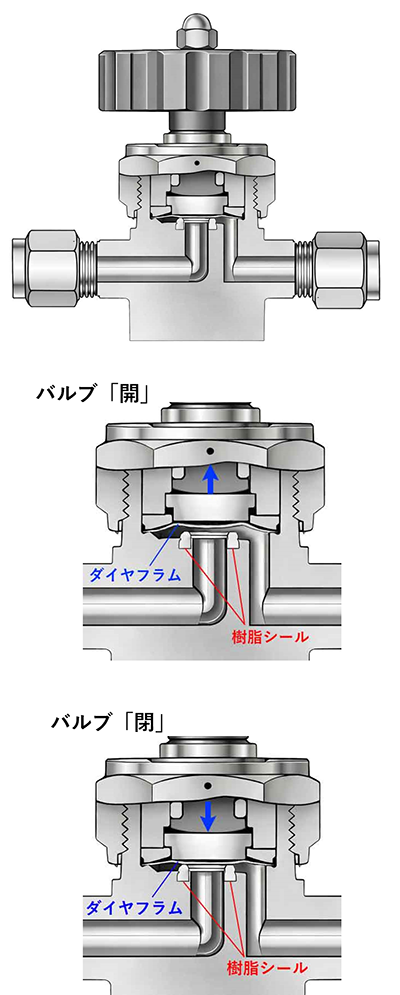

3-4.メタルダイヤフラムバルブ（Metal Diaphragm Valve）

ダイヤフラムバルブは、薄い膜（ダイヤフラム）で流体と操作部を完全に隔離し、開閉を行うバルブです

特長
ダイヤフラムで流体を完全隔離
流路が単純で洗浄性が高い
内面電解研磨などでクリーンな状態が作れる

シール方式
ダイヤフラムで流体と操作部を完全に隔離
金属／樹脂シール仕様あり

分析用途での評価
アウトガス：★★★★☆（樹脂シール）
　　　　　　★★★★★（金属シール）
リーク量　：★★★★★（極低リーク）
デッドボリューム：非常に小

適した用途
サンプル切替
前処理ライン
腐食性・反応性ガス
（半導体製造装置などの超高純度ガスラインで使用）

注意点
バルブ可動域が狭いため、大きく開くことが難しい

分析用途別 推奨バルブ早見表

4. よくある質問（FAQ)

Q1. 調整用バルブ（ニードルバルブ）との違いは何ですか？

・ストップバルブ：確実な遮断が目的
・ニードルバルブ：流量の微調整が目的

ニードルバルブは完全遮断用途には向かない場合があり、遮断用途ではボールバルブやベローズバルブ、ダイヤフラムバルブが推奨されます。

Q2. ガスリーク量はどの程度を目安にすべきですか？

用途によって異なりますが、分析用途では以下が目安です。
・一般分析：10⁻⁸～10⁻⁹ atm·cc/s 以下
・超微量分析・標準ガス：10⁻⁹ atm·cc/s 以下

ベローズバルブやメタルダイヤフラムバルブが適しています。

Q3. ストップバルブは流れ方向を意識する必要がありますか？

はい。一部のバルブでは推奨流れ方向が設定されています。
・シール寿命
・リーク性能
・操作トルク

を安定させるため、製品仕様に従って配管してください。

Q4. 頻繁に開閉する用途でもベローズバルブやボールバルブは使えますか？

使用可能ですが、操作回数（サイクル寿命）に注意が必要です。
・高頻度操作：ダイヤフラムバルブ
・低頻度・高純度：ベローズバルブ

用途に応じた使い分けが重要です。

Q5. 液体分析（HPLC前処理など）にも使えますか？

はい。ただし液体用途では以下も考慮します。
・耐溶媒性
・洗浄性
・デッドボリューム

この場合、ダイヤフラムバルブが適するケースが多くなります。

Q6. ストップバルブ選定でよくある失敗は何ですか？

操作性だけでボールバルブを選び、バックグラウンドが悪化
・ニードルバルブを遮断用途で使用し、微小リークが発生
・樹脂材質を意識せずアウトガス問題が発生

分析用途では「材料」と「構造」を最優先で検討することが重要です。
