HPLCジョイントの概要

接続部品の種類

フィッティング

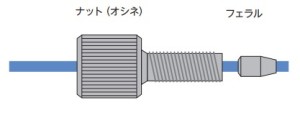

ナット（オシネ）とフェラルで構成されるジョイントです。

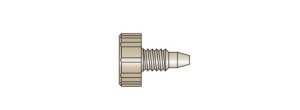

一体型になったタイプも揃えています。

プラグ

穴が開いていないタイプで、システム配管の末端に使用したり、カラムの保管時に使用されます。

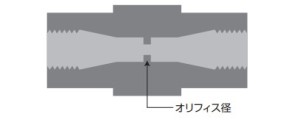

ユニオン

両端が同じ形状をしたコネクターです。

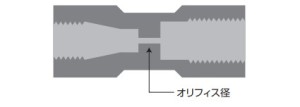

アダプター

両端が異なる形状をしたコネクターです。

接続方式

接続方式	特長および用途	形状
ナット（オシネ）・フェラル	1/16 インチのステンレスチューブや 1.5 mm の PTFE チューブ等をナット（オシネ）とフェラルを使用して取り付ける方法で、最も一般的で耐圧に優れた接続方法です。カラムメーカーによってフェラルから先のチューブの長さが違いますので注意が必要です。
フランジ	PTFE チューブの先端を T 字形につぶして取り付ける方法で、中圧程度の場所に使用します。専用の成形工具が必要で、内径 0.5 mm 未満のチューブは成形が困難です。チューブ加工なしで取り付けできるフランジレスフィッティングも用意しています。
フレアー	PTFE チューブをラッパ状に広げて専用の袋ナットで締め付ける方法で、最も耐圧は低く、低圧の場所で使用します。専用の成形工具が必要で、内径 1.0 mm 未満のチューブは成形が困難です。

注意事項

カラムの接続は、接続方式にあったジョイントを使用する
デッドボリュームが発生して分離不良になったり、カラムを破損する場合があります。

チューブはきれいに切断する
内径をつぶさずに、切り口は垂直に切ってください。デッドボリュームや漏れの原因となります。

締め付けても止まらない漏れは、無理に締め付けない
チューブもしくはジョイントのキズと考えられます。締め過ぎはジョイントを劣化させる原因になります。

インジェクター～カラム間、カラム～検出器間の配管は、できるだけ短く細くする
配管ボリュームが大きすぎると、分離不良の原因となります。

樹脂のチューブにステンレスのフェラルを使用しない
配管がつぶれ圧力上昇の原因となります。

材質による違い

HPLC において、ジョイントや配管チューブとして良く使用される材質を下記に示します。

材質	特長	耐圧	耐熱	耐薬品性
ステンレス	最も耐圧の高い材料ですが耐薬品性に注意が必要です。	◎	◎	強酸、強塩基、ハロゲン化物を除く
PTFE （Polytetrafluoroethylene）	耐圧は低いが、耐薬品性に優れています。	△	◯	幅広い薬品に対応可能
ETFE （Ethylenetetrafluoroethylene）	耐圧はPTFEの約3倍で、耐薬品性は同等です。	△	◯	pH1～1の範囲で使用可能
PEEK （Polyetheretherketone）	ETFE よりも高耐圧で、耐薬品性に優れています。	◯	◯	pH1～14 （THF、クロロホルム、硫酸等を除く）
ピークシル	フューズドシリカをポリマーで保護した構造で、高耐圧で内径が非常に小さくキャピラリー LC 用の配管として最適です。	◯	△	pH1～7の範囲で使用可能
PCTFE （Polychlorotrifuruoroethylene）	耐熱性や耐薬品性は、PTFE と比べやや劣りますが、機械的強度に優れています。	◯	△	幅広い薬品に対応可能（ハロゲン化物を除く）

注）表中の記号や数値は目安であり、サイズや使用方法に応じて異なります。

ネジ規格

各フィッティングにはネジ規格が定められており、HPLC では主に 10-32UNF が使用されます。
ネジ規格による数値の違いを下記の表に参考値として示しました。

種類	ネジ外径	規格
10-32UNF	4.8mm （0.19”)	ネジピッチ0.79mm （1インチ当たり32本のネジ山）
1/4-28UNF	1/4”	ネジピッチ0.90mm （1インチ当たり28本のネジ山）
5/16-24UNF	5/16”	ネジピッチ1.05mm （1インチ当たり24本のネジ山）
M6	6mm	ネジピッチ1mm
M4	4mm	ネジピッチ0.7mm

ナットの頭部形状

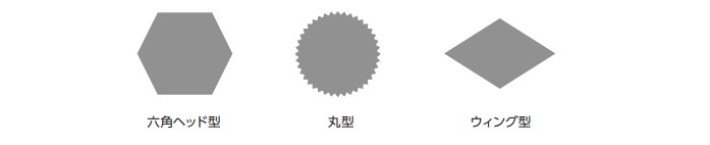

フィッティングのナット頭部形状には、下記のような種類があり、スパナなどの工具を使って締め付ける場合や、手締めで使用する場合など用途に適した形状になっています。
