ボンベ用調整器の選び方

1. ボンベ用調整器の基礎

1-1. ボンベ用調整器とは？

ボンベ用調整器とは、ガスボンベに充填された高圧のガス圧力（一次側圧力）を、分析機器などで使用できる所定の圧力（二次側圧力）まで下げ、安定して供給するための装置です。

ボンベ内の圧力は非常に高く、使用中にボンベ残量が減ることで圧力も変化しますが、調整器はこのような一次側圧力や流量の変化があっても、二次側圧力を一定範囲に保つ役割を担います。

日本国内では、1 MPa 以上の高圧ガスは法令上の管理対象となるため、分析機器にガスを供給する際には、ボンベ用調整器によって 1 MPa未満まで減圧した状態で使用するのが一般的です。

分析機器では、ガスの圧力・流量・安定性・清浄度が測定結果に直結します。ボンベ用調整器は「ガスを流すための部品」ではなく、分析精度を支える重要なコンポーネントです。本ページでは、用途別に最適な調整器の選び方を分かりやすく解説します。

1-2. ボンベ用調整器の基本構造と役割

ボンベ用調整器とはボンベ内の高圧ガス（10～20 MPa）を、分析機器で使用可能な
安定した低圧に減圧する装置です。
主な役割は以下の3点です。

・ボンベ圧力を安全な圧力まで減圧
・下流側圧力を一定に保つ
・機器を過圧から保護する

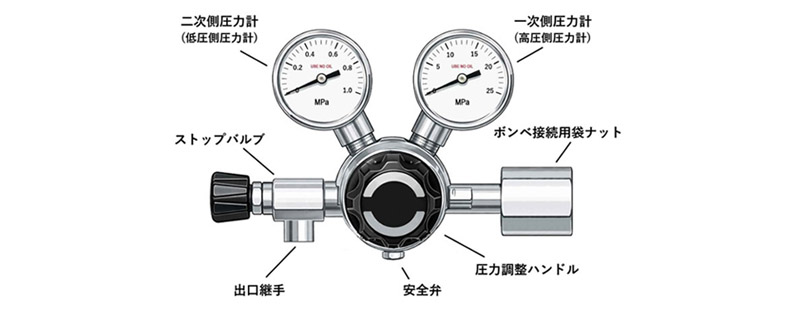

ボンベ接続部（袋ナット）

ガスボンベと接続する部分です。ネジ規格はガス種ごとに決められており、誤接続を防ぐ構造になっています。

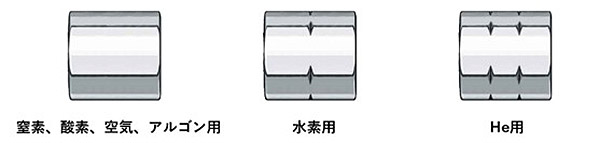

代表的なネジ規格の例
W22-14山（右）：N₂（窒素）、O₂（酸素）、Air（圧縮空気）、Ar（アルゴン）など
W22-14山（左）：H₂（水素）
W21-14山（左）：He（ヘリウム）
※W20.9-14山（左）と記載されている場合がありますが、表記の違いで問題なく使用可能です。

ボンベ接続部（パッキン）

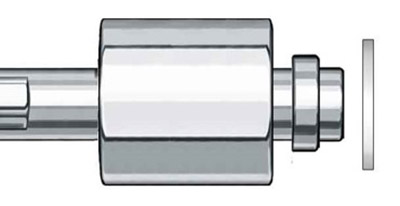

ボンベ用パッキンは、ガスボンベと圧力調整器を接続する際に使用するシール部品です。袋ナット式のボンベ接続では、金属同士を直接密着させるのではなく、パッキンを介して気密を確保します。

主なボンベ用パッキンの材質と特徴
・ナイロン
　汎用品。He、N₂、Ar等の不活性ガスやAir、O₂、CO₂などに使用可能です。
　原則として、水素ボンベにナイロンパッキンを使用することは推奨されません。

・PTFE
　耐薬品性が良好なため、腐食性ガスにも使用可能です。
　ただし、ダイフロンより機械的強度が弱いので注意が必要です。

・ダイフロン
　分析機器用途におけるファーストチョイスで、不活性ガスから腐食性ガスまで
　使用可能。時間経過や温度変化で圧縮戻りが起こりにくいので水素ボンベにお薦めです。

使用時の注意点
・ボンベ用パッキンの内径には10.5 mm、10.8 mm、12 mmなどの種類がありますが、
　いずれも問題なく使用できます。
・ボンベ用パッキンは、原則として使い捨てです。一度締め付けたパッキンは塑性変形しており、
　再使用するとガス漏れの原因になります。ボンベ交換時は必ず新品に交換してください。

圧力計

一次側圧力計（高圧用）・二次側圧力計（低圧用）があり、使用条件に合わせ選定します。

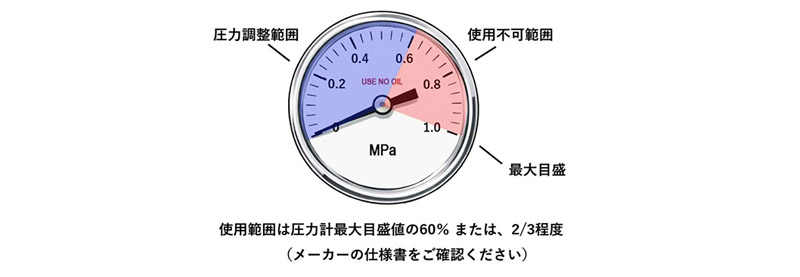

使用範囲は圧力計最大目盛値の60％ または、2/3程度です。
使用圧力に合った圧力計の選定が重要です。

一次側圧力計（高圧側圧力計）
ガスボンベ内の残圧（一次側圧力）を表示する圧力計です。ボンベの残量確認や、ガス供給状態の目安として使用されます。

二次側圧力計（低圧側圧力計）
調整器で減圧された後の、装置へ供給される圧力（二次側圧力）を表示します。実際の使用圧力を確認・調整するための圧力計です。

安全弁（リリーフバルブ）

安全弁は、異常時に二次側（出口側）の圧力が設定値以上に上昇した場合、自動的にガスを放出して過圧を防ぐ安全機構です。圧力調整器本体や配管、接続されている分析機器などを過大な圧力から保護する役割を担っています。安全弁が作動してガスの放出（漏洩）が確認された場合は、圧力調整器の異常または故障が発生している可能性があります。
ただちに容器バルブ（ボンベバルブ）を閉めてガス供給を停止し、圧力調整器の使用を中止してください。そのまま使用を続けると、機器の損傷や安全上のリスクにつながるおそれがあります。

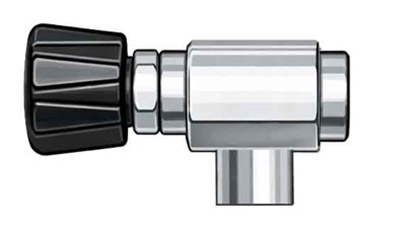

ストップバルブ

ストップバルブは、圧力調整器の出口側に取り付けられた手動開閉バルブです。調整器で設定した二次圧を維持したまま、ガスの供給を ON／OFF する目的で使用されます。

ガス供給の一時停止には非常に便利ですが、GC/MSのキャリヤーガス用途や、微量分析・高感度分析に使用するボンベ用調整器では、ストップバルブ付きの仕様は選択しない方が望ましいとされています。
一般的なストップバルブにはニードルバルブが用いられており、構造上、高い気密性を確保しにくく、樹脂シールやOリングからのアウトガスが問題となる場合があります。
これらの用途でガス供給を停止する必要がある場合は、調整器とは別の位置に、高純度ガス対応のバルブを設置する構成が望ましいです。

ガス出口（装置接続部）

ボンベ用調整器の出口形状（出口接続）にはいくつかの種類があり、用途・流量・気密性・高純度対応の可否に大きく関わります。ここでは、違いが一目で分かるように整理して説明します。

１．メートルねじ（M16×p1.5 など）
　　〇 概要
　　・日本国内で非常に多く使われている出口形状
　　・調整器本体に メートル平行ねじが切られている
　　〇 特徴
　　・金属同士が接触してガスをシールする方式
　　・接続形状はチューブ単管、もしくはホース継手

２． 管用テーパねじ（Rc、NPT）
　　〇 概要
　　・ねじのテーパ部でシールする方式
　　・Rc（JIS）、NPT（米国規格）など
　　〇 特徴
　　・シールテープなどのシール材を使用して気密性を上げる
　　・施工が比較的簡単で、接続の汎用性が高い

３． チューブ継手一体型（リング圧縮式継手）
　　〇 概要
　　・出口がそのまま チューブ接続用の圧縮継手になっているタイプ
　　・1/8″、1/4″、φ6 mm など
　　〇 特徴
　　・別途継手が不要で配管が簡単
　　・再現性の高い接続が可能

テーパねじは本来十分な気密性を持つ接続方式であり、圧力調整器の内部や一般ガス用途では広く使用されています。一方で、締結条件のばらつきやねじ部の滞留により、高純度ガスや微量分析用途では分析結果に影響する可能性があるため、用途に応じた使い分けが重要です。

2. ボンベ用調整器の選定方法

ボンベ用圧力調整器は、用途を起点に、使用ガス・使用圧力・必要流量の順で検討することで、性能とコストのバランスが取れた適切な選定が可能になります。

2-1. 使用用途を明確にする

調整器メーカーでは「一般工業ガス用」「理化学機器用」「半導体用」などの用途に合わせてボンベ用調整器のカテゴリーを分類しています。その区分は使用される「ガス純度」が元になっています。

注）記載値は一般的な参考値であり、すべての製品において保証されるものではありません。

最初に、どのような用途で使用するかを明確にします。それによって選定するボンベ用調整器のグレードが決まります。半導体用調整器は高純度ガスに適しますが、ボンベとの接続がメタルガスケットを使用する方式で、一般的なボンベ接続方式とは異なります。
そのため、一般的には分析機器用か一般工業用ガス用を選択します。

分析機器用（高純度用）
・GC/MSなどの質量分析計
・微量分析機器

分析機器用（一般分析用）
・GCのキャリヤーガス
・ICPや原子吸光

一般工業ガス用
・細胞培養やCO₂インキュベーター
・パージガス・雰囲気置換

ガス純度が結果を左右することがあるので、最初に用途を決めることが重要です。

2-2. 使用ガスを確認する

ボンベ用圧力調整器を選定する際は、使用するガスの種類を正確に確認することが重要です。
ガスの種類によって、接続規格、安全要件、使用可能な材質が異なり、誤った選定はガス漏れや装置トラブルの原因になります。

H₂、He

水素（H₂）およびヘリウム（He）は分子が小さく漏れやすい特性を持ち、水素は可燃性ガスであるため、安全性やシール性に配慮した調整器の選定が重要です。これらのガスでは、不活性ガス用とは分けて、H₂・He 対応として設計・明記された圧力調整器を使用することが望ましいです。

O₂、N₂、Ar、Air

酸素（O₂）、窒素（N₂）、アルゴン（Ar）、空気（Air）は、一般的な理化学用途や分析用途で広く使用されるガスです。これらのガスでは、用途や必要な圧力安定性・純度に応じて、標準仕様または分析用途向けの圧力調整器を選定することで対応可能です。

C₂H₂（アセチレン）

アセチレンは、圧力、衝撃、摩擦、温度上昇によって自己分解・爆発を起こす可能性があるため、必ず専用の圧力調整器を使用する必要があります。高圧での使用は禁止されており、使用圧力は還俗0.1 MPa以下なので、低圧専用で加圧防止構造になっています。誤接続防止のため「アセチレン枠」という専用の接続規格になっています。

CO₂、N₂O

CO₂ と N₂O は、ボンベ内で液化ガスとして充填されています。そのため、ボンベ残圧が一定に近く、液相→気相の変化により急激な温度低下が起きやすい。 一般的な不活性ガス用調整器では凍結・作動不良が起こる場合があるので、「CO₂用」「N₂O用」または「液化ガス対応」と明記された仕様が望ましい。

腐食性ガス

腐食性ガスは、調整器の材質やシール部を急速に劣化させるおそれがあるため、不活性ガスや可燃性ガスとは分けて、必ず腐食性ガス対応として設計された圧力調整器を選定する必要があります。

2-3. 使用圧力を確認する

2-3-1. 圧力調整器の作動原理

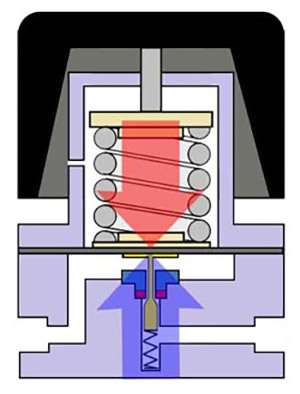

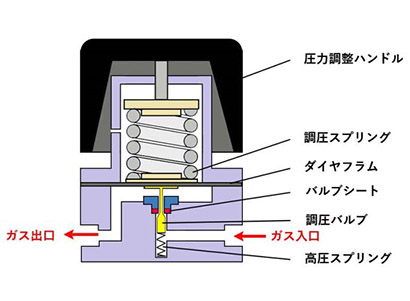

圧力調整器は、スプリングとダイヤフラムの力のバランスによってバルブ開度を自動制御し、使用側の圧力を一定に保つ装置です。

・二次圧が低い → スプリングの力が勝り、バルブが開く
・二次圧が高い → ダイヤフラムが押し返され、バルブが閉じる

この力のバランスによって、二次圧が設定値付近で自動的に安定する仕組みになっています。

2-3-2. 一段式圧力調整器

一段式は、ボンベ圧を1回の減圧で使用圧力まで下げる最もシンプルな構造の圧力調整器です。
構造が簡単で、コストを抑えやすいのが特長です。
一方で、ボンベ残圧が低下するにつれて、二次圧が徐々に変動しやすい傾向があります。

【適した用途】
・圧力変動が多少あっても問題にならない用途
・流量・圧力の厳密な安定性を要求しない装置
・一般実験、パージ（ガス置換）用途、簡易供給ライン
・コストを優先したい場合

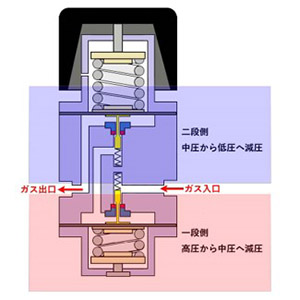

2-3-3. 二段式圧力調整器

二段式は、一次側で大まかに減圧し、二次側でさらに精密に減圧する構造です。ボンベ圧の変動影響を大幅に低減でき、非常に安定した二次圧が得られます。

【適した用途】
・長時間連続分析
・定圧制御が重要な分析装置
・精密な圧力制御
・二次側の使用圧力が低い場合（0.2MPa未満の調整）
・微流量・低流量制御

2-3-4. バランス式圧力調整器

一次側（ボンベ側）の圧力変動の影響を受けにくい特殊構造を採用しており、一段式の減圧機構でありながら、二次側（出口側）の圧力変動を小さく抑えることが可能です。また、二段式圧力調整器に比べて構造が簡単なため、小型化・軽量化がしやすいという特長があります。

2-3-5. 分析用途としては、どれが最適か

分析用途では二段式圧力調整器が推奨されることが多いものの、最適な方式は用途によって異なります。
GC や GC/MS などの分析機器には、装置内部に圧力制御機構が組み込まれており、実質的には二段式圧力調整器と同等の役割を果たしています。そのため、アウトガスや内部構造の影響を考慮すると、構造がシンプルな一段式圧力調整器でも問題なく使用できるケースがあります。
一方で、使用圧力が 0.2 MPa 未満で、より精密な圧力制御が求められる場合には、二段式圧力調整器の使用を推奨します。
また、ガスの使用量が極端に少ない場合（例：10 mL/min 未満）では、一段式では制御が不安定となり、圧力変動が生じることがあります。このような条件では、より安定性に優れた方式の選定が重要です。

2-4. 必要流量を確認する

最後に、装置で必要となるガス流量を確認します。圧力調整器は圧力を制御する装置ですが、必要流量を十分に供給できる能力があるかを確認することも重要です。

常用流量と最大流量を把握する

流量は、通常運転時の値だけでなく、
・装置立ち上げ時
・パージや置換時
・異なる条件での運転
などを含めた最大流量を想定して確認します。

最大流量に余裕がない場合、
・二次圧が不安定になる
・圧力低下が発生する
といったトラブルにつながることがあります。

使用圧力との関係に注意する

調整器の供給可能流量は、
・一次圧（ボンベ圧）
・設定する二次圧
・出口形状や継手サイズ
によって変化します。
使用圧力が低いほど、供給可能な流量は制限されやすいため、低圧・高流量用途では特に注意が必要です。

圧力調整器を選定する際は、装置で必要となる常用流量と最大流量を把握し、使用圧力条件下で十分な供給能力を持つ機種を選定することが重要です。

3.ボンベ用調整器 FAQ（よくある質問）

Q1. 調整器はどのガスに使用できますか？

A. 調整器のモデルによって異なります。カタログや仕様書に記載されている「適用ガス」をご確認ください。
内部材質の劣化や事故を防ぐため、必ず指定されたガスのみにご使用ください。

Q2. 1台の調整器を複数のガスで共用できますか？

A. できません。圧力調整器は1ガス専用で使用してください。異なるガスでの共用は、故障や事故の原因となります

Q3. CO₂ や N₂O を使用する際の注意点はありますか？

A. はい。CO₂、N₂O などの温度降下するガスは、1 L/min（標準状態）以上で放出すると弁部が凍結する危険があります。1 L/min 以上で使用する場合は、入口側に加温器を取り付ける必要があります

Q4. 調整器に油やグリスを使用してもよいですか？

A. 使用してはいけません。特に酸素ガス使用時は、油やグリスが発火・火災の原因となるため厳禁です。例外として、圧力調整ハンドルのネジ部のみ、指定された潤滑剤の使用が認められています

Q5. 圧力計の指針が勝手に上がるのですが、故障でしょうか？

A. その可能性があります。圧力調整ハンドルを緩めた状態でも二次側圧力計が上昇する場合、
「出流れ（弁リーク）」という非常に危険な故障状態が考えられます。直ちに容器バルブを閉め、使用を中止し、メーカーへ連絡してください

Q6. 安全弁（逃し弁）が作動した場合はどうすればよいですか？

A. 安全弁が作動した場合、圧力調整機能に異常が発生している可能性があります。容器バルブを閉め、ガスを遮断した上で使用を中止し、メーカーまたはサービス店へ連絡してください。
※安全弁の設定圧力は出荷時に調整済みのため、絶対に変更しないでください

Q8. ガス漏れチェックはどのように行いますか？

A. 検知液（スヌープ等）を使用し、接続部・圧力計・安全弁周辺に塗布して確認します。容器バルブを閉じた後、2～5分待って圧力計の指針変化を見ることで、一次側・二次側それぞれの漏れを判別できます

Q9. 使用前に点検は必要ですか？

A. 必要です。使用前には必ず、不活性ガス（N₂など）で漏れ・作動状態・出流れの有無を点検してください。定期点検は、使用環境に応じて1年を目安に行うことが推奨されています

Q10. 調整器の使用期限や交換目安はありますか？

A. 製造から7年を超える製品は、メーカー点検または交換が推奨されています。未使用であっても、長期保管品は同様に点検が必要です

Q11. ヘリウムや水素でバイブレーションが出るのはなぜですか？

A. He や H₂ は軽いガスのため、流速が高くなりやすく、バイブレーション（ハンチング）が発生しやすい性質があります。対策としては、
・流量・圧力を下げる
・出口バルブをゆっくり開く
・専用調整器を使用する
などが有効です

Q. 圧力計の表示範囲内であれば、その圧力まで使用できますか？

A. 必ずしも使用できるとは限りません。
圧力計には「表示できる範囲」と「安定して使用できる圧力範囲」があり、両者は同じではありません。
一般的には圧力計の表示範囲の約 60％程度が、最高使用圧力の目安とされています。

Q. ボンベ用パッキンは何回くらい使用できますか？

A.ボンベ用パッキンは消耗品のため、原則として1回使用ごとに交換してください。再使用はガス漏れの原因となるため、変形や傷がある場合は必ず新品に交換することが重要です。
