ジョイント
ワンタッチジョイント ティー

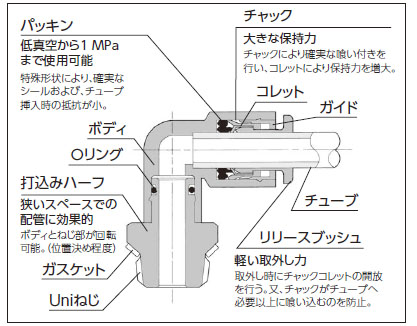

ワンタッチジョイント エルボ 断面図
仕様
| 適用チューブ材質 | FEP, PFA, ナイロン、ソフトナイロン＊1 |
| 使用流体 | 空気、水＊2 |
| 使用圧力範囲 | -0.1～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度及び使用流体温度 | 空気の場合：-5～60ºC 水の場合：0～40ºC(凍結なきこと) |
主要部品材質
| ボディ | C3604, PBT |
| 打ち込みハーフ | C3604(ねじ部) |
| チャック | SUS304 |
| ガイド | SUS304, C3604, PBT |
| コレット、リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304, NBR |
＊1：ソフトナイロンチューブの場合、水は使用できません。
＊2：サージ圧は最高使用圧力以下でご使用ください。
注）リークテスタなど真空保持用途での使用は避けてください。
| 品名 | 使用チューブ外径 | 型式 | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|
| ワンタッチジョイント ティー | 4mm | KQ-4TTT | 5個 | 3006-88445 | 4,200 |
| ワンタッチジョイント ティー | 6mm | KQ-6TTT | 5個 | 3006-88665 | 4,200 |
| ワンタッチジョイント ティー | 8mm | KQ-8TTT | 5個 | 3006-88885 | 4,700 |
| ワンタッチジョイント ティー | 1/8" | KQ-1/8TTT | 5個 | 3006-88115 | 4,400 |
| ワンタッチジョイント ティー | 1/4" | KQ-1/4TTT | 5個 | 3006-88225 | 4,400 |
| ワンタッチジョイント ティー | 4mm | KQ-4TTT | 10個 | 3006-88449 | 6,900 |
| ワンタッチジョイント ティー | 6mm | KQ-6TTT | 10個 | 3006-88669 | 6,900 |
| ワンタッチジョイント ティー | 8mm | KQ-8TTT | 10個 | 3006-88889 | 7,800 |
| ワンタッチジョイント ティー | 1/8" | KQ-1/8TTT | 10個 | 3006-88119 | 7,200 |
| ワンタッチジョイント ティー | 1/4" | KQ-1/4TTT | 10個 | 3006-88229 | 7,200 |
