ワンタッチジョイント エルボ

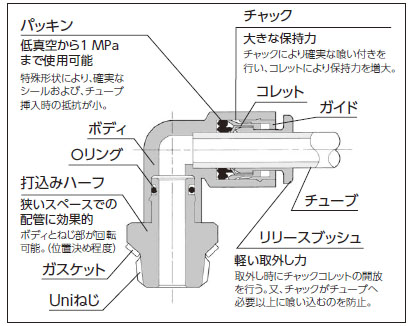

ワンタッチジョイント エルボ 断面図
特長
- 管用ネジは、ねじ込み作業時間を1／3にする、ガスケットシール方式（Uniねじ）を採用
- 各種規格管用めねじ(Rc, G, NPT, NPTF)に適用するねじ構造（Uniねじ）を採用
仕様
| 適用チューブ材質 | FEP, PFA, ナイロン、ソフトナイロン＊1 |
| 使用流体 | 空気、水＊2 |
| 使用圧力範囲 | -0.1～1MPa |
| 保証耐圧力 | 3MPa |
| 周囲温度及び使用流体温度 | 空気の場合：-5～60ºC 水の場合：0～40ºC(凍結なきこと) |
主要部品材質
| ボディ | C3604, PBT |
| 打ち込みハーフ | C3604(ねじ部) |
| チャック | SUS304 |
| ガイド | SUS304, C3604, PBT |
| コレット、リリースブッシュ | POM |
| パッキン、Oリング | NBR |
| ガスケット | SUS304, NBR |
＊1：ソフトナイロンチューブの場合、水は使用できません。
＊2：サージ圧は最高使用圧力以下でご使用ください。
注）リークテスタなど真空保持用途での使用は避けてください。
| 品名 | 使用チューブ外径 | 型式 | ネジ規格 | 入数 | Cat.No. | 価格 |
|---|---|---|---|---|---|---|
| ワンタッチジョイント エルボ | 4mm | KQ-4ME2Uni | Uni1/8 | 5個 | 3006-85415 | 3,200 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME4Uni | Uni1/4 | 5個 | 3006-85425 | 3,300 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME2Uni | Uni1/8 | 5個 | 3006-85615 | 3,300 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME4Uni | Uni1/4 | 5個 | 3006-85625 | 3,300 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME2Uni | Uni1/8 | 5個 | 3006-85815 | 3,800 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME4Uni | Uni1/4 | 5個 | 3006-85825 | 4,000 |
| ワンタッチジョイント エルボ | 1/8” | KQ-1/8ME2Uni | Uni1/8 | 5個 | 3006-85115 | 3,200 |
| ワンタッチジョイント エルボ | 1/8” | KQ-1/8ME4Uni | Uni1/4 | 5個 | 3006-85125 | 3,300 |
| ワンタッチジョイント エルボ | 1/4” | KQ-1/4ME2Uni | Uni1/8 | 5個 | 3006-85215 | 3,700 |
| ワンタッチジョイント エルボ | 1/4” | KQ-1/4ME4Uni | Uni1/4 | 5個 | 3006-85225 | 3,800 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME2 | R1/8 | 5個 | 3006-86415 | 3,200 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME4 | R1/4 | 5個 | 3006-86425 | 3,700 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME2 | R1/8 | 5個 | 3006-86615 | 3,300 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME4 | R1/4 | 5個 | 3006-86625 | 3,400 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME2 | R1/8 | 5個 | 3006-86815 | 5,000 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME4 | R1/4 | 5個 | 3006-86825 | 3,800 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME2Uni | Uni1/8 | 10個 | 3006-85419 | 5,200 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME4Uni | Uni1/4 | 10個 | 3006-85429 | 5,400 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME2Uni | Uni1/8 | 10個 | 3006-85619 | 5,400 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME4Uni | Uni1/4 | 10個 | 3006-85629 | 5,400 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME2Uni | Uni1/8 | 10個 | 3006-85819 | 6,100 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME4Uni | Uni1/4 | 10個 | 3006-85829 | 6,500 |
| ワンタッチジョイント エルボ | 1/8” | KQ-1/8ME2Uni | Uni1/8 | 10個 | 3006-85119 | 5,200 |
| ワンタッチジョイント エルボ | 1/8” | KQ-1/8ME4Uni | Uni1/4 | 10個 | 3006-85129 | 5,400 |
| ワンタッチジョイント エルボ | 1/4” | KQ-1/4ME2Uni | Uni1/8 | 10個 | 3006-85219 | 5,800 |
| ワンタッチジョイント エルボ | 1/4” | KQ-1/4ME4Uni | Uni1/4 | 10個 | 3006-85229 | 6,100 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME2 | R1/8 | 10個 | 3006-86419 | 5,200 |
| ワンタッチジョイント エルボ | 4mm | KQ-4ME4 | R1/4 | 10個 | 3006-86429 | 5,800 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME2 | R1/8 | 10個 | 3006-86619 | 5,400 |
| ワンタッチジョイント エルボ | 6mm | KQ-6ME4 | R1/4 | 10個 | 3006-86629 | 5,600 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME2 | R1/8 | 10個 | 3006-86819 | 8,700 |
| ワンタッチジョイント エルボ | 8mm | KQ-8ME4 | R1/4 | 10個 | 3006-86829 | 6,100 |
