ガス透過率測定装置 TM2540

ガス透過率測定装置 TM2540

【 特長 】
●検出部にガスクロマトグラフを使用することで“混合ガス”による
　性能評価が可能
●表面処理技術による部材の不活性処理により“高精度”な測定結果を提供
●サンプルセルと透過部の温度を個別に設定出来る広い条件設定
●実験台に設置可能なコンパクト設計
●使い方が直感的にわかるタッチパネル操作

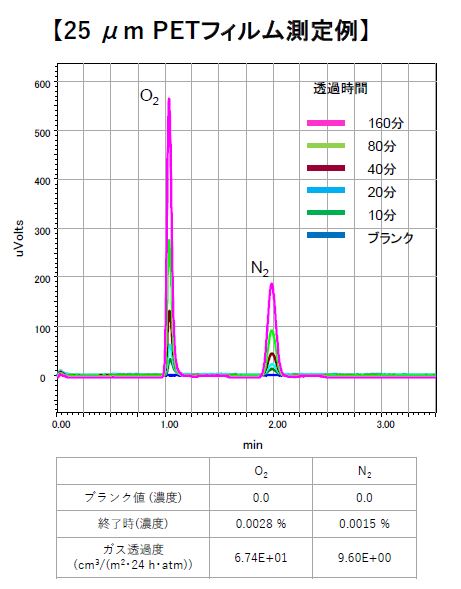

25μm PETフィルム測定例

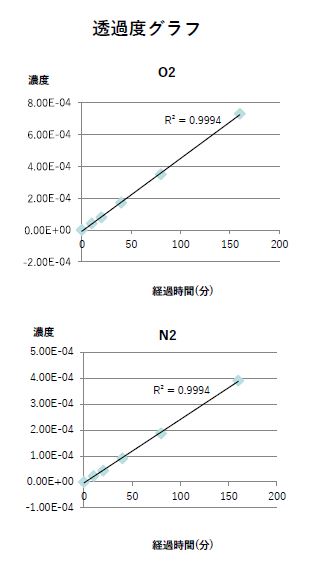

透過度グラフ

仕様例

測定方法 差圧法（JIS K 7126-1 差圧法のガスクロマトグラフ法に準ずる）
透湿度測定*¹ JIS K 7129 透湿度測定のガスクロマトグラフ法に準ずる）
検出器/GC機種 TCD/GC3210
ガス透過率計算ソフトウェア OpenLabにより算出された各成分の濃度を自動で取り込み、
ガス透過度・透過係数を算出
Microsoft Excelを使用した測定結果シートの作成
テストガス 混合ガス、単一ガス　※加湿ガスの導入も可能（オプション、大気圧のみ）
キャリヤーガス 測定ガス及び検出器によりHe 、 Ar 、 N2 の選択
セル数 1～3で選択可能
セル温度 10 ～ 120℃
※10℃～室温＋5℃の温度範囲は、循環恒温水槽（オプション）を使用します。
サンプルサイズ 直径：50 ～ 55 mm ・ 厚み： 0.05～1 mm 以下
透過面積 Φ45 mm(15.9 cm2 )
非透過側圧力 0～ 500 kPa (G)
測定範囲*2 透過度：0.1～2.0E+04cm3/(m2・24h・ atm) 単一ガス
透湿度：0.01～100g/(m2・24h) 単一ガス
※標準セルの場合。標準セル以外の測定範囲については、お問い合わせください。

*1 ：オプションです。
